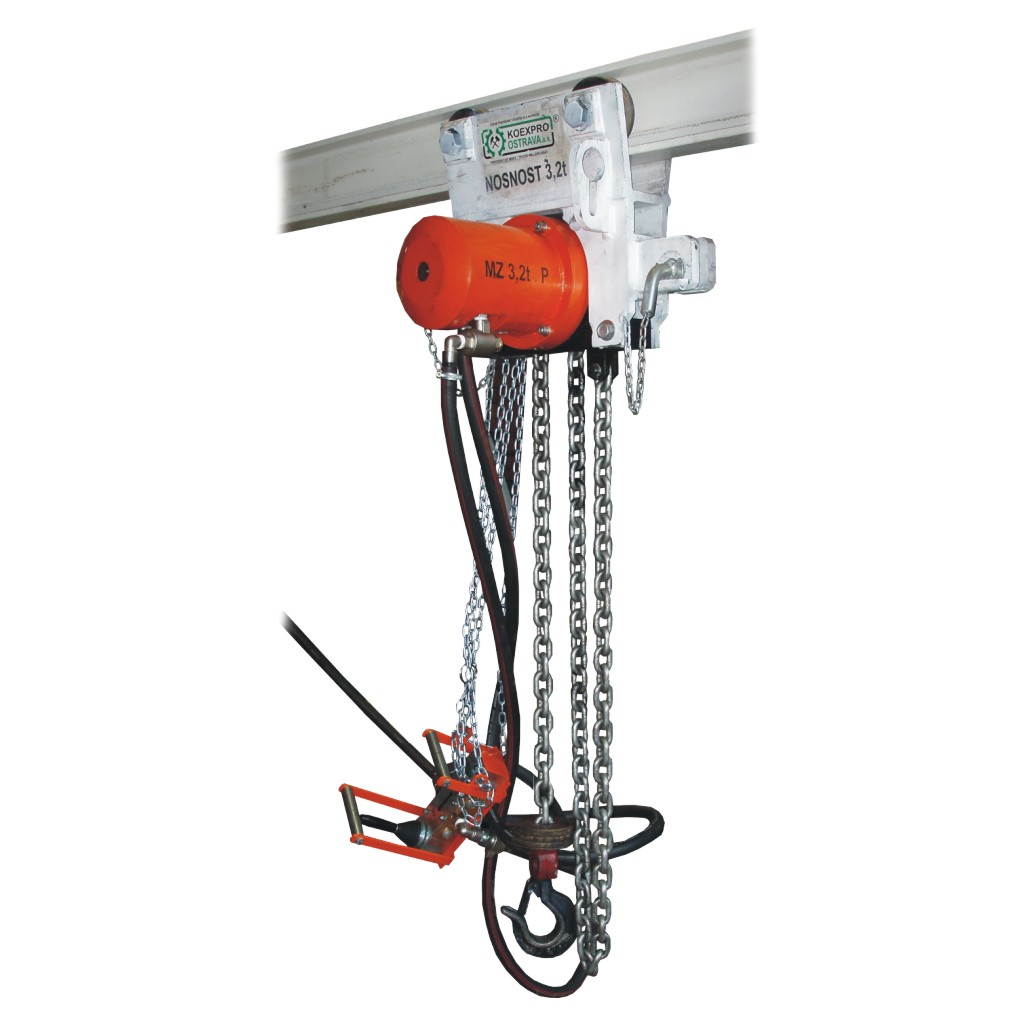

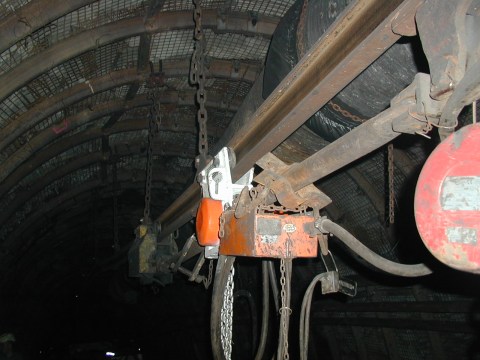

Manipulační zařízení pneumatické MZ 3,2t.P (dále jen manipulační zařízení) je určeno ke zdvihání a spouštění břemen o hmotnosti do 3,2t a k jejich dopravě na závěsné dráze profilu I 155 v prostředí s nebezpečím výbuchu, nebo v provozech kde je k dispozici pracovní medium požadovaných parametrů.
Manipulační zařízení sestává z planetového kladkostroje poháněného motorem integrovaným v nosném vozíku. Krouticí moment od hřídele motoru na ořech břemenového řetězu se přenáší planetovým převodem. Stabilitu polohy břemene zajišťuje samočinná lamelová brzda v motoru, která udrží břemeno i v případech přerušení dodávky pracovního media. Bezpečné spouštění břemene v případech přerušení dodávky pracovního media se provede pozvolným dotahováním matice M 8 na čelní straně motoru. Nosným prostředkem je vysokopevnostní článkový řetěz, opatřený hákem příslušné nosnosti s pojistkou. Nezatížený konec řetězu je odkládán do zásobníku.
Ovládání (zdvih - spouštění) je řešeno ovládačem, výr. KOEXPRO OSTRAVA, a.s., zavěšeným do bezpečného prostoru obsluhy. Ovládač je integrován do rozvodu manipulačního zařízení a je nedílnou součásti zařízení. Ovládání je možné umístit (seskupit) do jednoho místa, ze kterého budou ovládaný všechny dílčí zařízení soupravy.

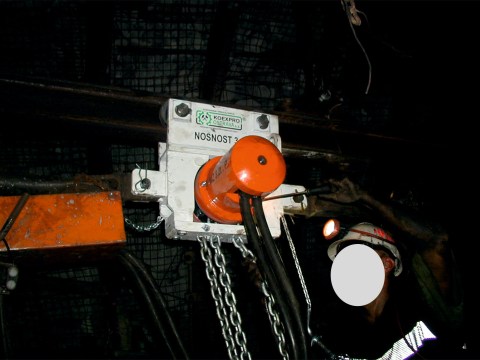

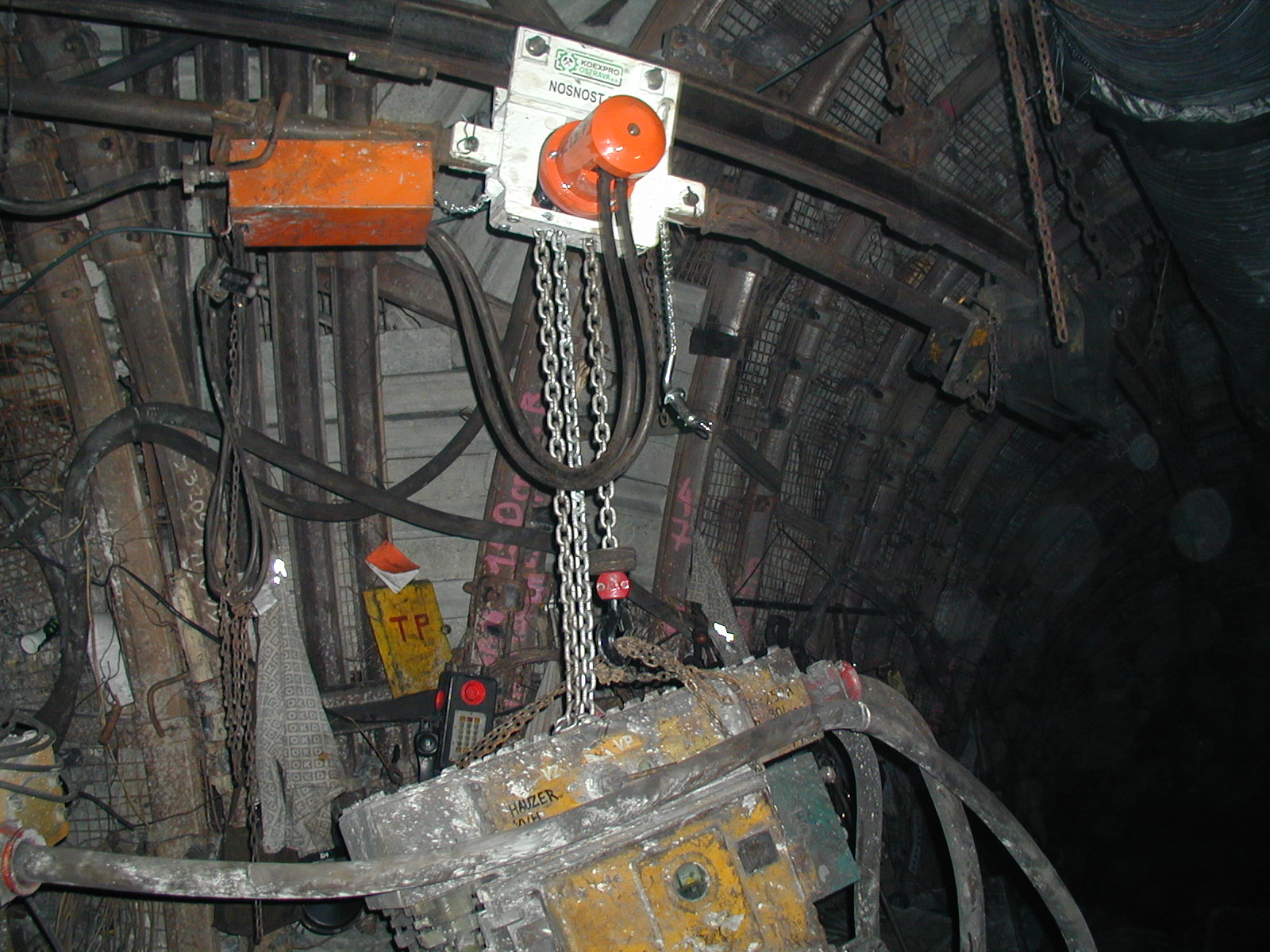

Zařízení lze používat v prostředí s nebezpečím výbuchu.
Technické parametry
Typ
Hodnota
Nosnost
3,2 t
Standardní pracovní zdvih
min. 3 000 mm
Min. zvedací rychlost
1 m/min
Max. úklon tratě
v rozsahu ± 20º
Řetěz břemenový
11 x 31 DIN 5684
Pracovní médium
stlačený vzduch filtrovaný, mazaný
Tlak pracovního média
0,3 ÷ 0,6 MPa
Hmotnost
112,5 kg
ATEX
Ano
Pohon
Pneumatický
