Manipulátor acetylenových lahví
MAL 2

Manipulátor acetylenových lahví MAL 2 (dále jen manipulátor) je pneumatické zařízení určené k manipulaci při čištění a provádění nátěrů acetylenových lahví při jejich opravách na pracovištích povrchových provozů zařazených do prostředí s nebezpečím výbuchu. Opravovaná láhev vykonává rotační a vertikální pohyb podle požadavků obsluhy během jednotlivých operací.

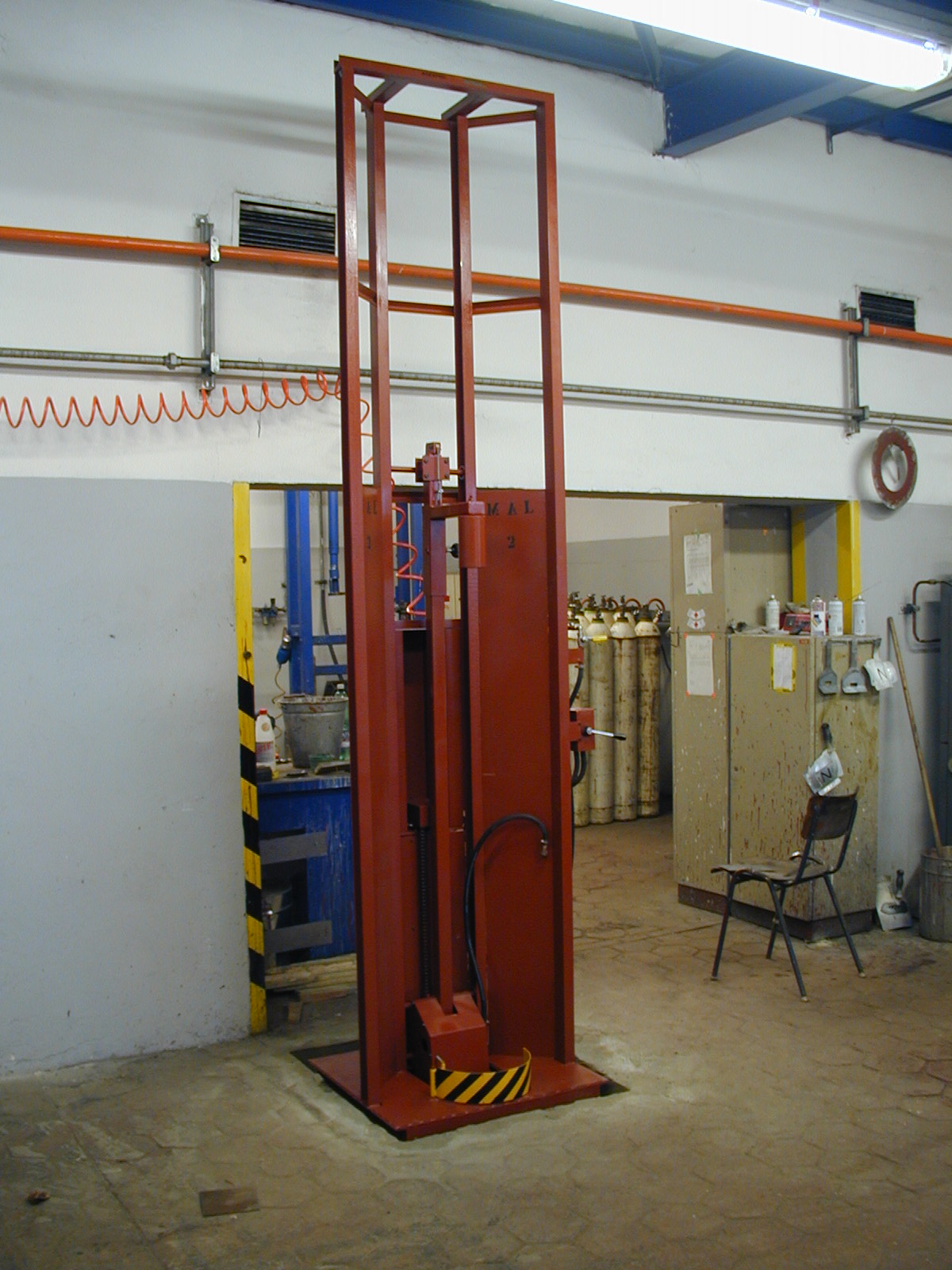

Manipulátor se skládá z ocelového rámu ukotveného k podlaze, po jehož vedení pojíždí vertikálně pomocí zvedacího mechanismu pojízdný rotátor s diskem otáčeným pneumatickým pohonem.

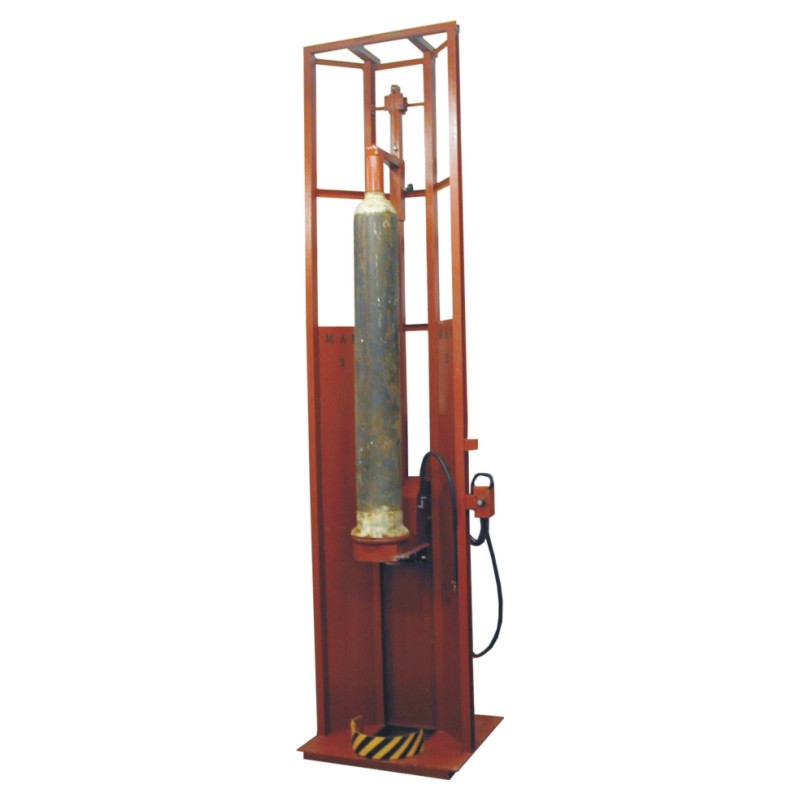

Opravovaná acetylenová láhev se postaví na disk pojízdného rotátoru, který se při zahájení práce nachází v úrovni podlahy a láhev se zajistí přes hrdlo horním držákem. Pomocí pneumatického obvodu se uvede do funkce pohon rotátoru a podle potřeby se láhev přizvedává pneumatickým válcem zvedacího mechanismu.

Zařízení lze používat v prostředí s nebezpečím výbuchu.
