Přípravek pro úkosování trubek PUT 1 (dále jen přípravek) je určen k provádění úkosu pro V svar na čela trubek pálením při použití běžného pálicího hořáku s možností využití zejména při kladení potrubí (plynárenství atp.).

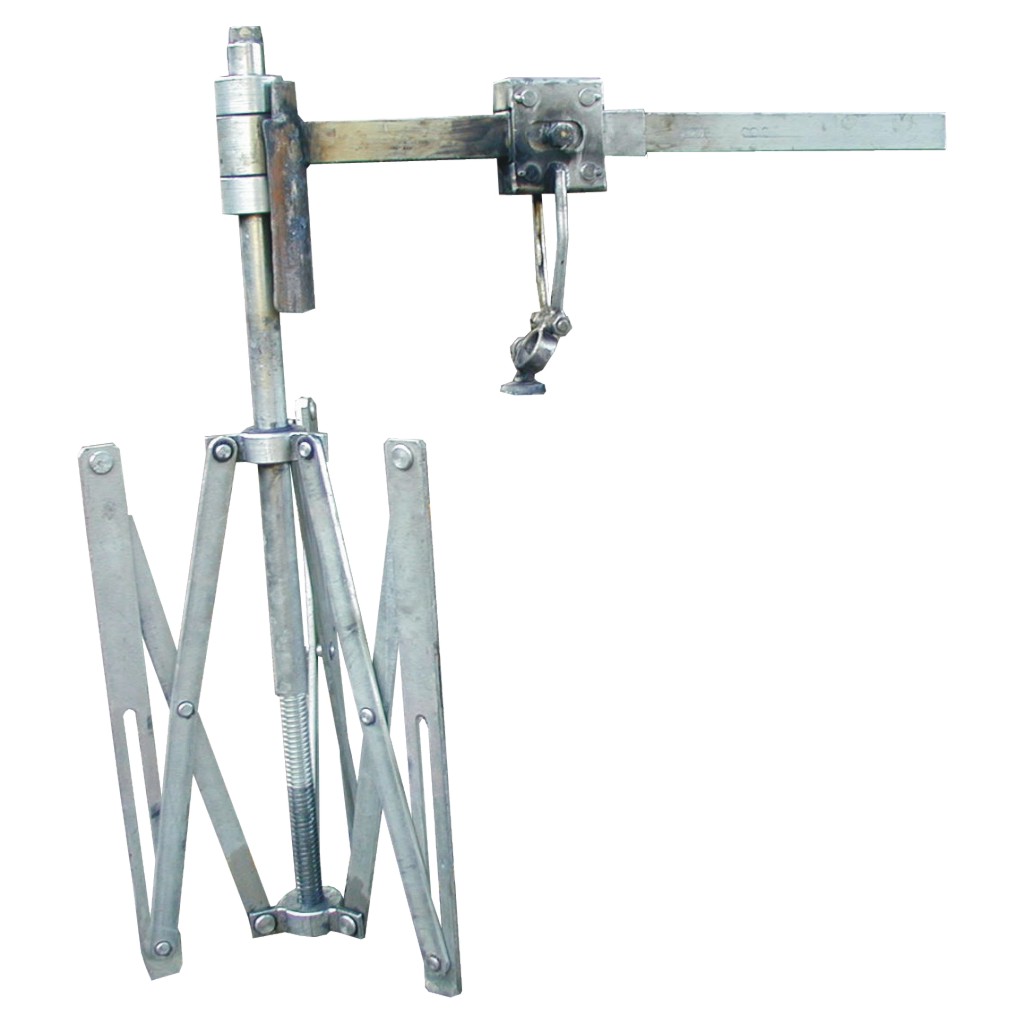

Základem přípravku je třípákový mechanismus, který se zasouvá do čela trubky a rozepne pomocí závitu na centrální ose. Tímto je centrální osa souběžná s osou upravované trubky. Na vyčnívající konec centrální osy je nasazeno otočné rameno, na které je nasunut držák hořáku s možností arotace, který pomocí odpružení umožňuje dosáhnout plynulý náběh plamene na obvod trubky.
Technické parametry
Typ
Hodnota
Světlost úkosované trubky
300 – 700 mm
Způsob otáčení hořáku
ruční
Celková hmotnost
12 kg
Vnější rozměry ve staženém svaru š x v x l
150 x 545 x 660 mm
