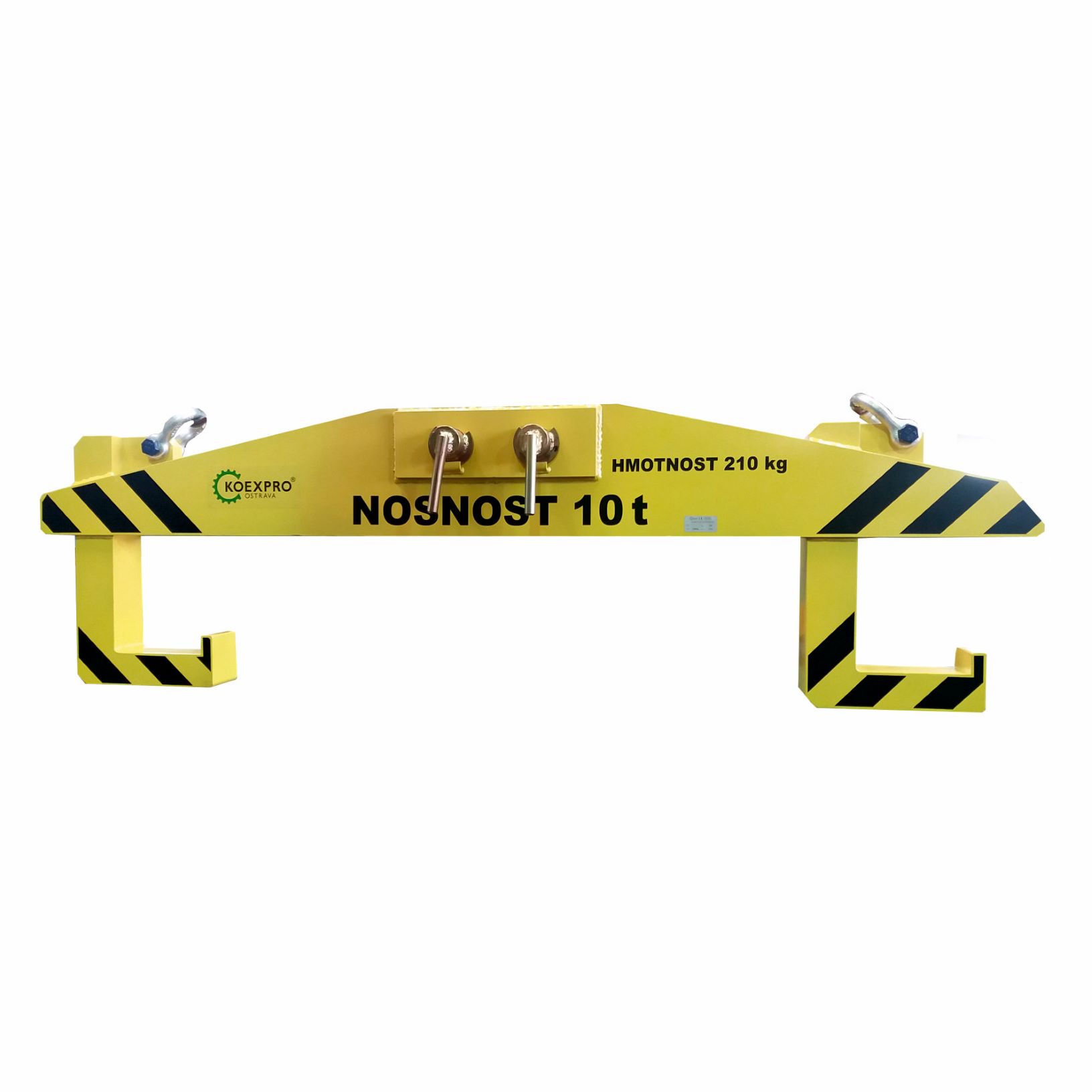

Manipulátor kolejovými poli MKP 1 (dále jen manipulátor), je určen pro závěsnou manipulaci s jednotlivými kolejovými poli o nosnosti 10 tun. Pro manipulaci s jedním kolejovým polem je nutno použití dvou manipulátorů zavěšených na zpravidla dvou jeřábech. Manipulátor lze mít zavěšen na dvoupramenném vázacím prostředku, nebo na jednom dvojitém jeřábovém háku.
Manipulátor má své využití při výstavbě nebo rekonstrukci kolejové tratě.
Manipulátor je tvořen jako ocelová svařovaná konstrukce. Ve střední části manipulátoru je nosník vybaven čepy pro zajištění dvojitého háku. Háky manipulátoru slouží jako nosný prvek, který podpírá kolejnice kolejového pole. Na horním konci jsou v hácích otvory pro připojení závěsných třmenů.
Technické parametry
Typ
Hodnota
Nosnost celková
10 000 kg
Rozchod kolejnic
1 435 mm
Max. šířka paty kolejnice
200 mm
Rozměry bez řetězových úvazů d x š x v
1 984 x 260 x 575 mm
Hmotnost bez řetězových úvazů
210 kg
