Spojovací táhla ST (dále jen táhla) jsou pomocné prostředky pro spojování manipulačních zařízení na kolejových podvozcích (např. PV, PVK) s trakčními prostředky (např. MUV, hydraulickými rypadly, atp.) během jejich manipulace při rekonstrukcích a výstavbách traťových úseků.

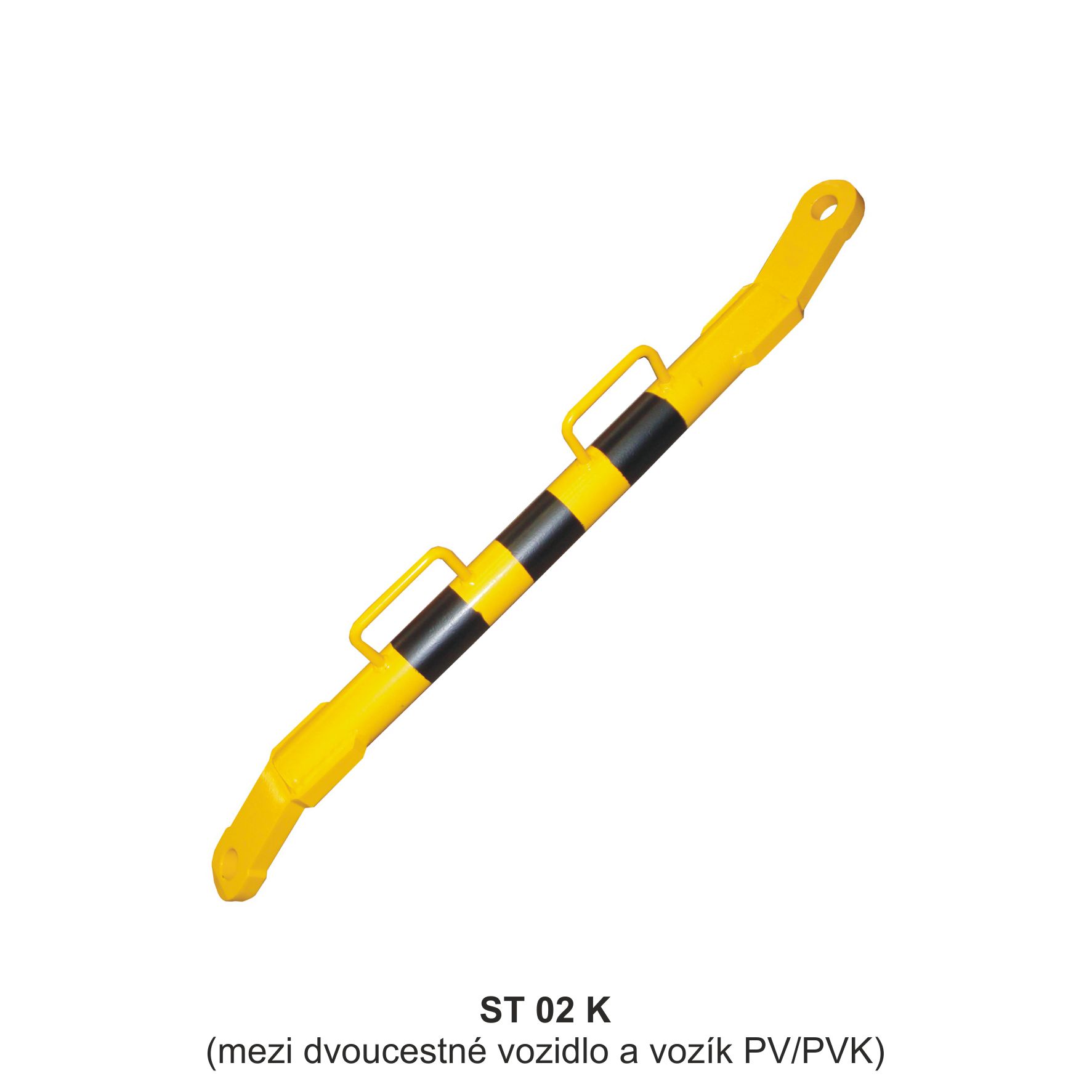

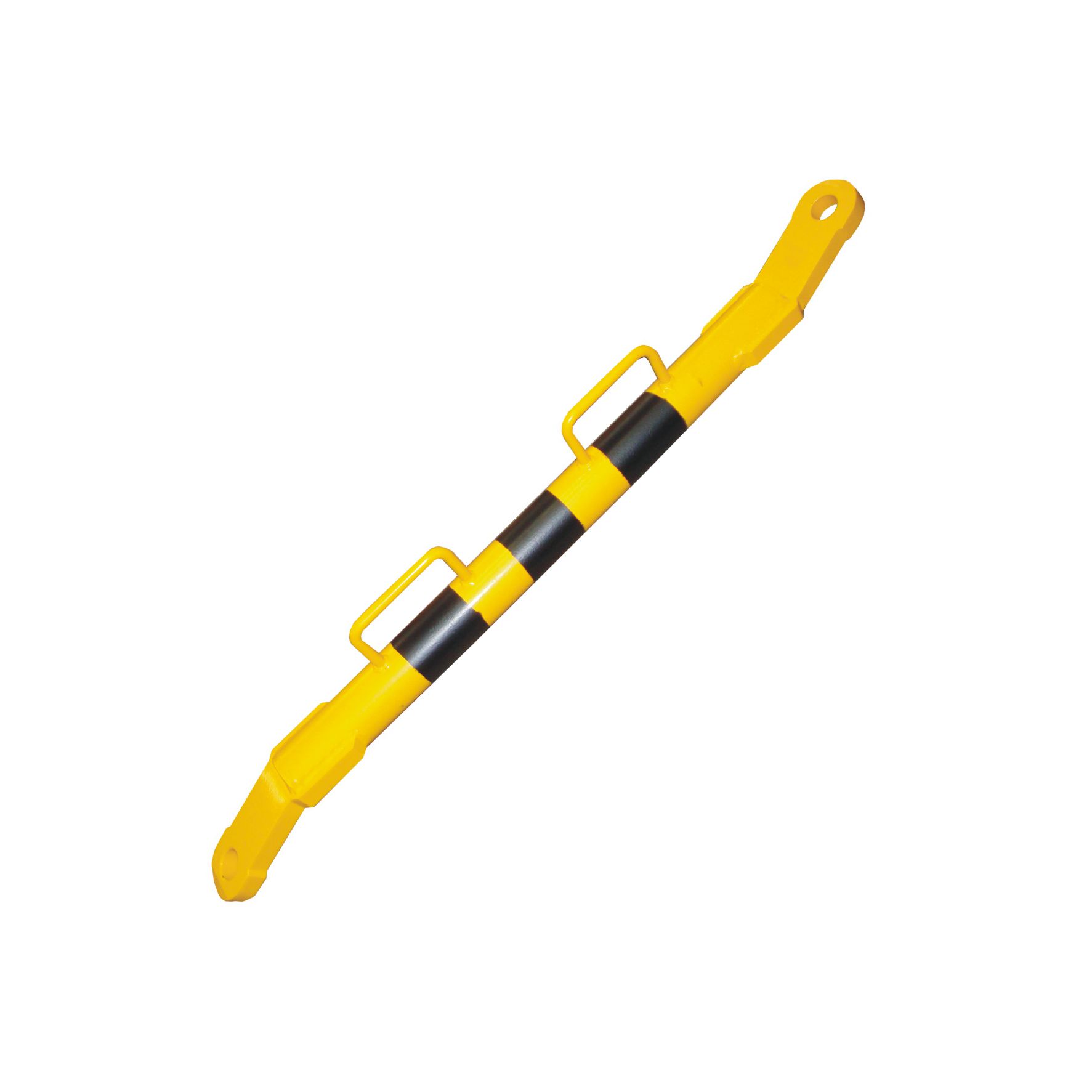

Táhla jsou vyrobena jako ocelové svařence z válcovaných plechů a trubek, jsou opatřena antikorozním nátěrem s bezpečnostními prvky. Na obrázcích jsou znázorněna příkladná provedení spojovacích táhel. Tažné síly a dovolené zatížení odpovídají typům tažných a tažených prostředků. Podle požadavků zákazníka lze konstrukci táhel upravit.
Všechny typy táhel ST a jejich modifikace jsou vyráběny na základě zpracované výrobní dokumentace. Součásti této dokumentace je pevnostní výpočet. Samotná výroba je prováděná na základě OSVĚDČENÍ e. č. 171017. Svářečské práce provádíme na základě CERTIFIKÁTU č. ZCV-17-206/C01, který prokázal shodu procesu svařování s normou ČSN EN 15085-2:2008 v následujícím rozsahu: Konstrukce, výroba, opravy a prodej zařízení určených pro stavbu a údržbu železničních tratí a jejich dílů.
Všechny typy táhel vyrábíme v různých délkách, dle přání zákazníka.
Technické parametry
Typ
Hodnota
Propojení mezi
DCB-PV/PVK
Max. tažná síla
50 kN
Průměr připoj. čepu
40 mm
Pracovní délka táhla
1 160 mm
Rozměry š x v x l
102x197x1300 mm
Hmotnost
26 kg
