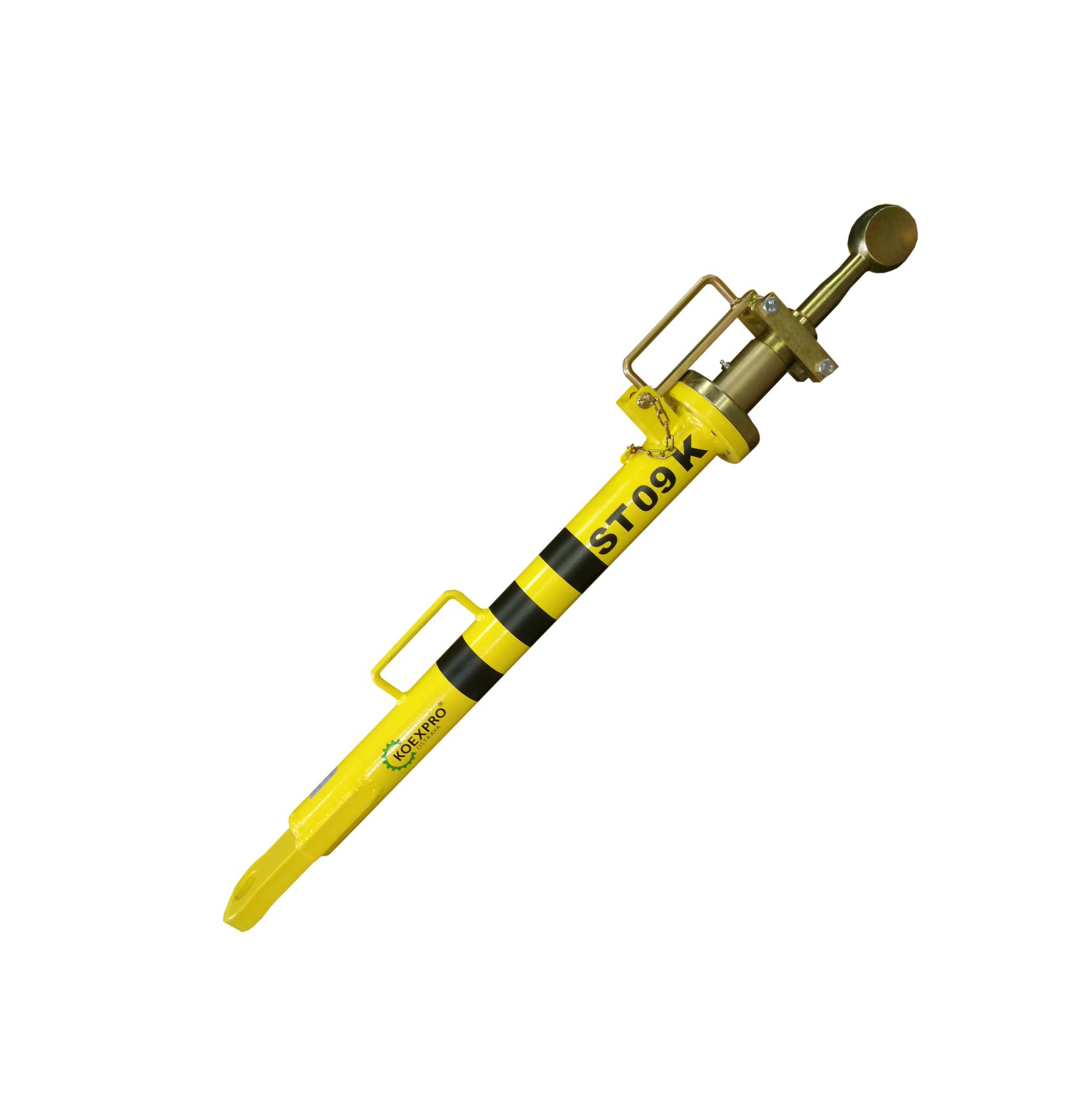

ST 09 K_ctverec STAVBA A ÚDRŽBA ŽELEZNIČNÍCH TRATÍ: Táhlo spojovací  ST 09 K  (MV 79-PV/PVK)

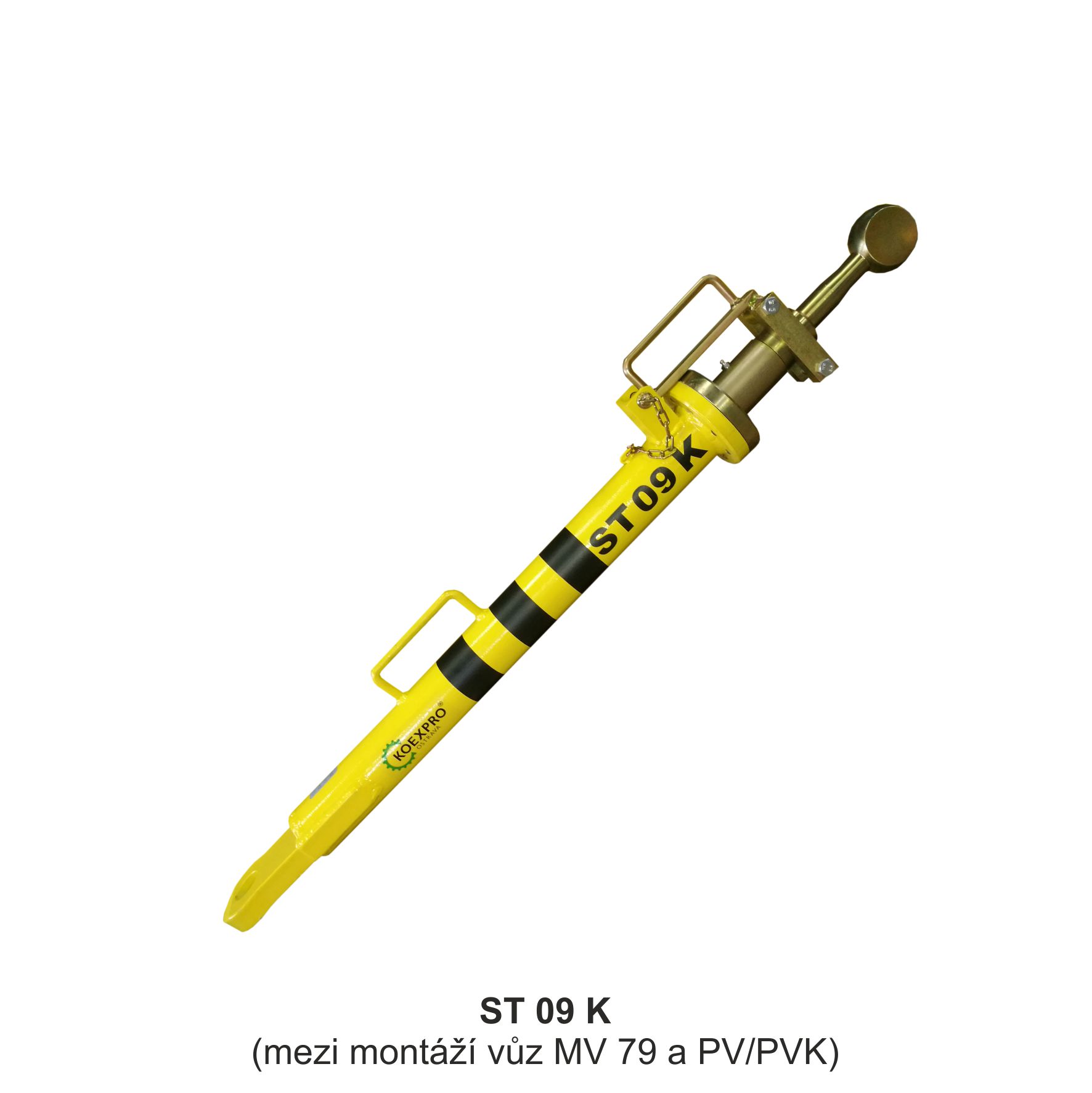

ST 09 K_ctverec_popis

Táhlo spojovací
ST 09 K
(MV 79-PV/PVK)

Spojovací táhla ST jsou pomocné prostředky pro spojování manipulačních zařízení na kolejových podvozcích (např. PV, PVK) s trakčními prostředky (např. MUV, hydraulickými rypadly, atp.) během jejich manipulace při rekonstrukcích a výstavbách traťových úseků.

Spojovací táhla ST (dále jen táhla) jsou pomocné prostředky pro spojování manipulačních zařízení na kolejových podvozcích (např. PV, PVK) s trakčními prostředky (např. MUV, hydraulickými rypadly, atp.) během jejich manipulace při rekonstrukcích a výstavbách traťových úseků.

Táhla jsou vyrobena jako ocelové svařence z válcovaných plechů a trubek, jsou opatřena antikorozním nátěrem s bezpečnostními prvky. Na obrázcích jsou znázorněna příkladná provedení spojovacích táhel. Tažné síly a dovolené zatížení odpovídají typům tažných a tažených prostředků. Podle požadavků zákazníka lze konstrukci táhel upravit.

Všechny typy táhel ST a jejich modifikace jsou vyráběny na základě zpracované výrobní dokumentace. Součásti této dokumentace je pevnostní výpočet. Samotná výroba je prováděná na základě OSVĚDČENÍ e. č. 171017. Svářečské práce provádíme na základě CERTIFIKÁTU č. ZCV-17-206/C01, který prokázal shodu procesu svařování s normou ČSN EN 15085-2:2008 v následujícím rozsahu: Konstrukce, výroba, opravy a prodej zařízení určených pro stavbu a údržbu železničních tratí a jejich dílů.

Spojovací táhla ST 08 K a ST 09 K jsou konstruována tak, aby umožnila propojení ZPK nebo PV/PVK s montážním vozem MV79. Tato táhla jsou zakončena otočným mechanismem, který umožňuje napojení bez zajištění klasickým pevným čepem.

Všechny typy táhel vyrábíme v různých délkách, dle přání zákazníka.

Neplatný vstup
Zadejte celé jméno
Zadejte validní emailovou adresu
Zadejte vaše telefonní číslo
Neplatný vstup
Technické parametry
Typ
Hodnota
Propojení mezi
MV79-PV/PVK
Max. tažná síla
50 kN
Průměr připoj. čepu
trn Ø 80 mm
Pracovní délka táhla
1 200 mm
Rozměry š x v x l
130x195x1287 mm
Hmotnost
26 kg
