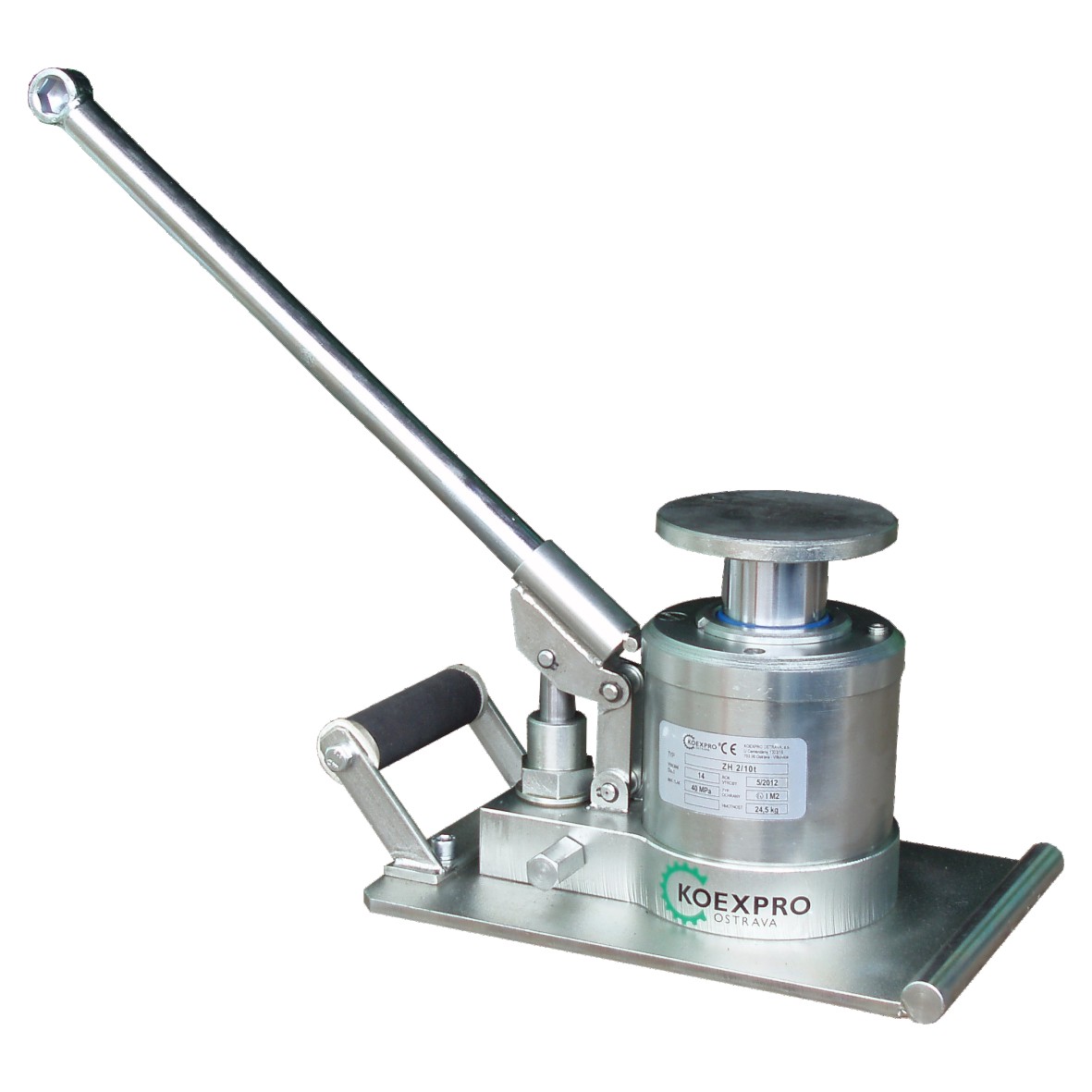

Zvedák hydraulický ZH 2/10t.1 (dále jen zvedák) je zařízení, které je určeno ke krátkému nadzvednutí a vertikální stabilizaci kolejnic při manipulaci v rámci rekonstrukcí dopravních kolejových tratí. Zvedák sestává z pracovního hydraulického válce s nádrží na olej, čerpadla se šroubem ventilu. Toto je umístěno na rozváděcí kostce. Součástí zvedáku je rukojeť a ruční ovládací páka. Všechno je umístěno na společné základně, jež vytváří opěrnou plochu pro zachycení tlakové síly.
Zvedák je určen zejména pro přizvedávání kolejnic při opravách a údržbě, resp. při pokládání a stabilizaci kolejnic při nové výstavbě. Tomuto účelu odpovídají rozměry zařízení, a to konkrétně jeho malá šířka i výška, které umožňují jeho vsunutí mezi kolejové pražce. Výhodou zvedáku je skutečnost, že při jmenovité nosnosti 2t (pro zvedání) je zaručena statická celková únosnost 10t (pasivní únosnost od vnějšího zatížení dopravním prostředkem).
Technické parametry
Typ
Hodnota
Jmenovitá nosnost při zvedání
2 t
Jmenovitá nosnost při max. zatížení
10 t
Teplota prostředí
-30 až +60 °C
Max. zdvih pracovního válce
80 mm
Síla na páce při zvedání břemene
150 N
Vnější rozměry (š x l x v) včetně páky
200 x 642 x 161 mm
Hmotnost
17,5 kg
Pracovní médium:
hydr. olej např. VG 46
