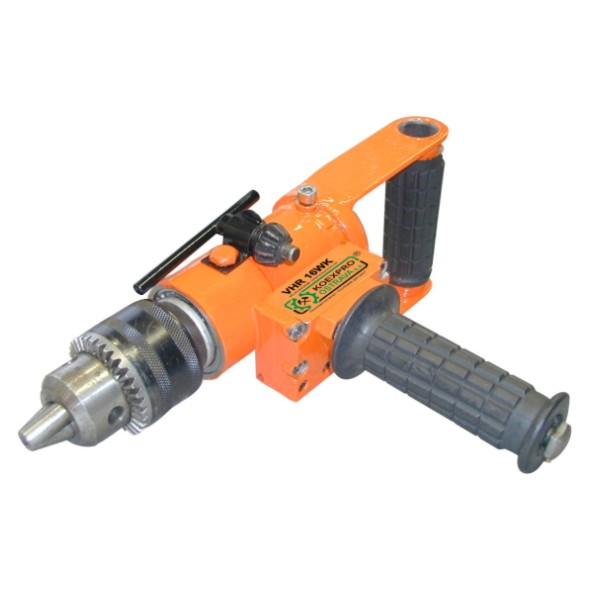

Vrtačka hydraulická ruční VHR 16 WK (dále jen vrtačka) slouží k ručnímu vrtání do kovů s průměrem vrtaného otvoru max. 16 mm.
Vrtačka sestává z hydraulického motoru, rozváděcí kostky a rukojeti. Hydraulický motor je umístěn v ocelovém tělese, ze kterého vystupuje vřeteno se sklíčidlem. Rozváděcí kostka s čepovou přípojkou a s ovládacím rozváděčem, umístěným v ovládací rukojeti, je přišroubována k tělesu hydromotoru. Ovládací rukojeť i úchopová rukojeť jsou opatřeny plastovým krytím z vodivého materiálu.
Pohon vrtačky je řešen speciálním hydraulickým motorem, přizpůsobeným pro napájení nízkoprocentní vodní olejovou emulzí (1,5%).
Zařízení lze používat v prostředí s nebezpečím výbuchu.
Technické parametry
Typ
Hodnota
Krouticí moment při jmenovitém tlaku (20 MPa)
45 Nm
Max. pracovní tlak kapaliny
32 MPa
Jmenovitý pracovní tlak kapaliny
20 MPa
Průtok pracovní kapaliny při otáčkách 500 /min
10 l/min
Otáčky
0 ÷ 1 000 /min
Pracovní médium:
emulze HFA min. 1,5% koncentrace
Filtrace
100 µm
Max. průměr vrtáku
16 mm
Hmotnost
4,3 kg
ATEX
Ano
Pohon
Hydraulický
