VHS 1 WK_ctverec VRTAČKY: Vrtačka hydraulická strojní  VHS 1 WK  (EMULZNÍ POHON)

Vrtačka hydraulická strojní
VHS 1 WK
(EMULZNÍ POHON)

Vrtačka hydraulická strojní VHS 1 WK je vrtačka určená pro vrtání děr do průměru 200 mm do uhlí, potřebných pro následnou instalaci výztuže nezbytné pro stabilizaci (podchycení) stropu dle požadavků provozu (např. ukončování rubání, „komínování“, atp.). Výztuž poté slouží jako dočasné zajištění stropu.

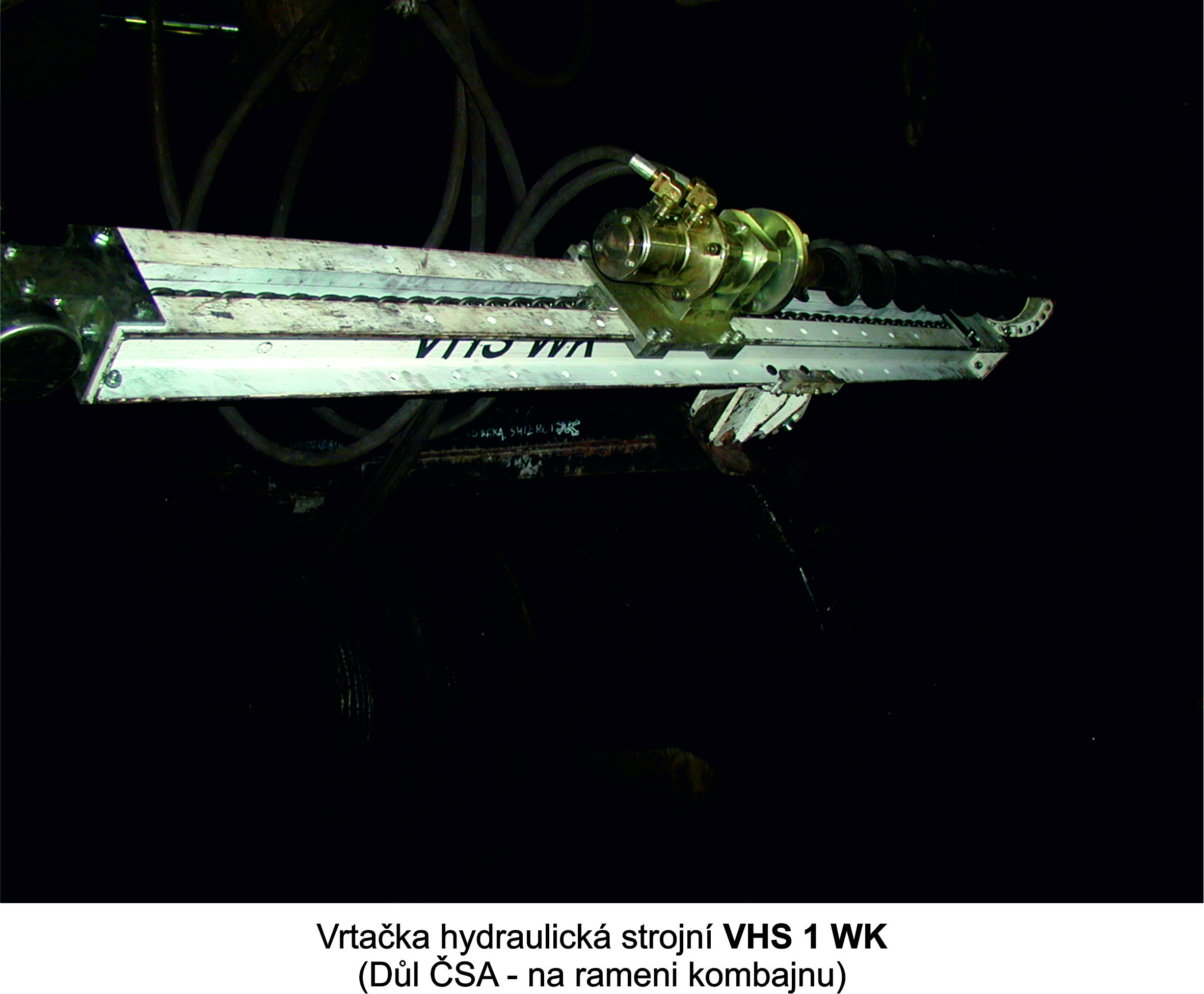

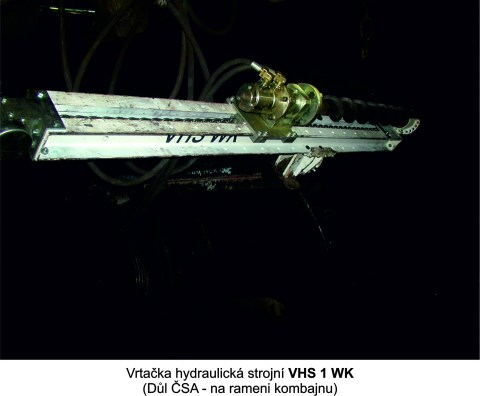

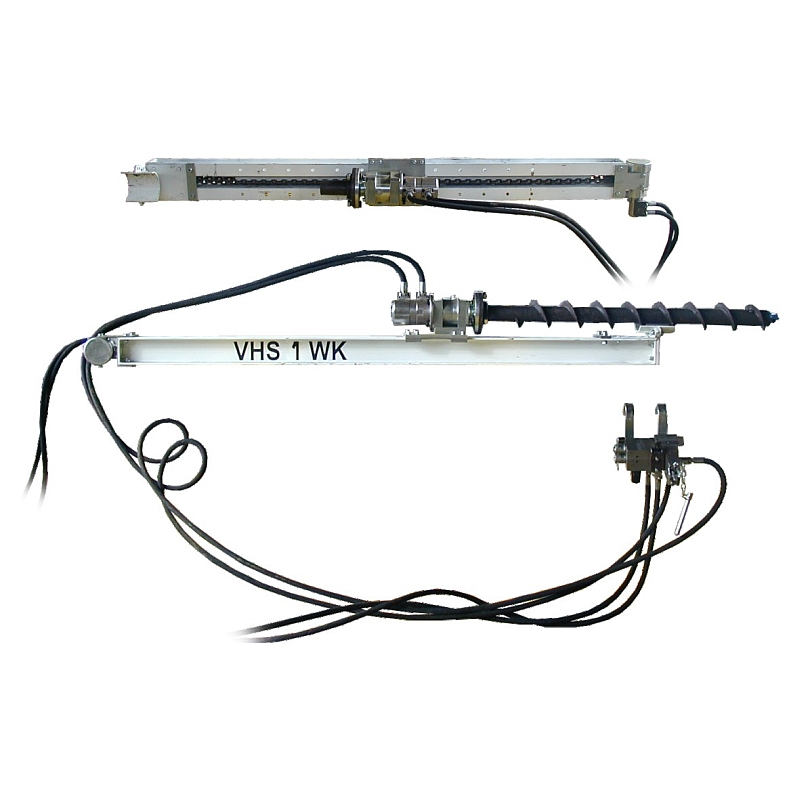

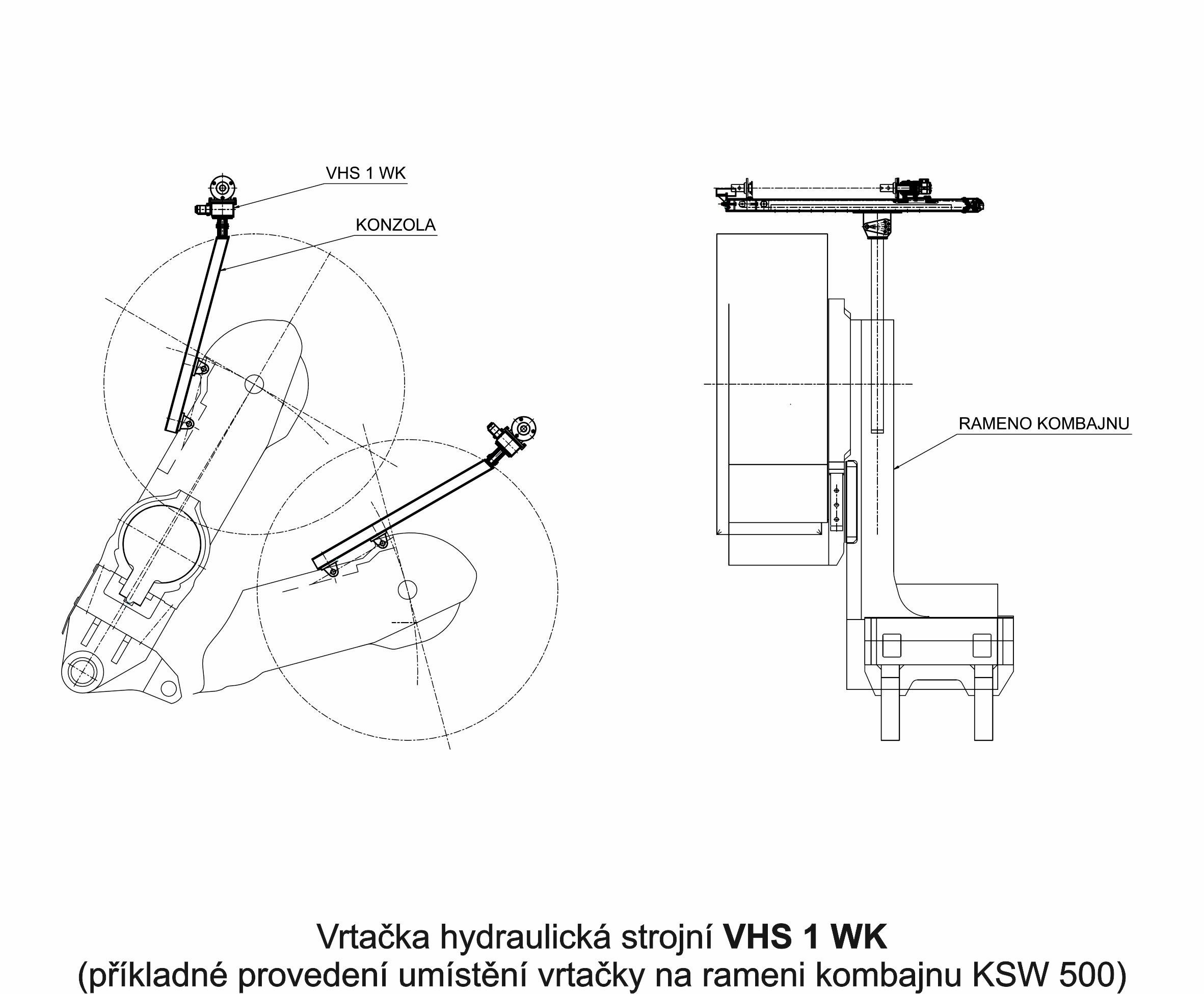

Vrtačka hydraulická strojní VHS 1 WK dále jen vrtačka (viz obr. 1) je vrtačka určená pro vrtání děr do průměru 200 mm do uhlí, potřebných pro následnou instalaci výztuže nezbytné pro stabilizaci (podchycení) stropu dle požadavků provozu (např. ukončování rubání, „komínování“, atp.). Výztuž poté slouží jako dočasné zajištění stropu. Vrtačka se pomocí speciální konzoly (není předmětem dodávky – individuální výroba) připevňuje k ramenu důlního dobývacího kombajnu (viz obr. 2), nebo na samostatný stojan (není součást dodávky vrtačky).

Vrtačka sestává ze svařovaného rámu, po kterém se posouvá vřeteno s vrtnou tyčí a pohonnou jednotkou. Posuv vřetene je zajištěn pomocí nekonečného řetězu, vedeného přes dvě vratné kladky, z nichž jedna je opatřena poháněcím hydromotorem. V přední části rámu je vodítko vrtáku.

Pohon otáček vřetene i posuv vřetene je zajištěn dvěmi hydraulickými motory zkonstruovanými pro pracovní médium – vodní emulzi HFA (min. 1,50%).

Ovládání se provádí pomocí ovládací hydraulické kostky sestávající ze dvou samostatných rozváděčů. Ovládací kostka je s vrtačkou spojena čtyřmi 5 m dlouhými vysokotlakými hadicemi DN 10. Ovládací kostka se připojuje na důlní rozvod vodní emulze HFA (min. 1,50%).

Zařízení lze používat v prostředí s nebezpečím výbuchu.



Neplatný vstup
Zadejte celé jméno
Zadejte validní emailovou adresu
Zadejte vaše telefonní číslo
Neplatný vstup
Technické parametry
Typ
Hodnota
Kroutící moment
200 - 240 Nm
Otáčky
do 550 min-1
Max. zdvih
1 512 mm
Posuvová rychlost bez zatížení
do 0,85 m.s-1
Přítlačná síla
5 kN
Pracovní tlak
20 MPa
Max. tlak
20 MPa
Průtočné množství při 300 ot.min-1
55 dm3.min-1
Pracovní médium
emulze HFA min.1,50% koncentrace hydr. kapalina o viskozitě 46 mm2.s-1 při 40ºC
Rozměry š x v x l
283x270x2 217 mm
Hmotnost (bez speciální konzoly)
95,0 kg
ATEX
Ano
Pohon
Hydraulický
