VHS 2 WK_95 ctverec VRTAČKY: Vrtačka hydraulická strojní  VHS 2 WK  (EMULZNÍ POHON)

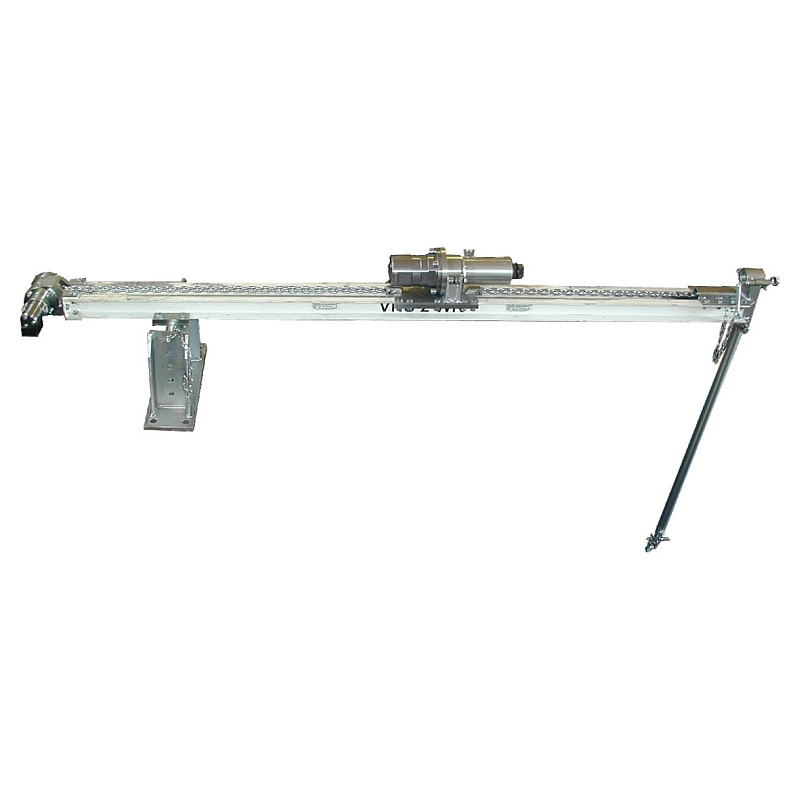

Vrtačka hydraulická strojní
VHS 2 WK
(EMULZNÍ POHON)

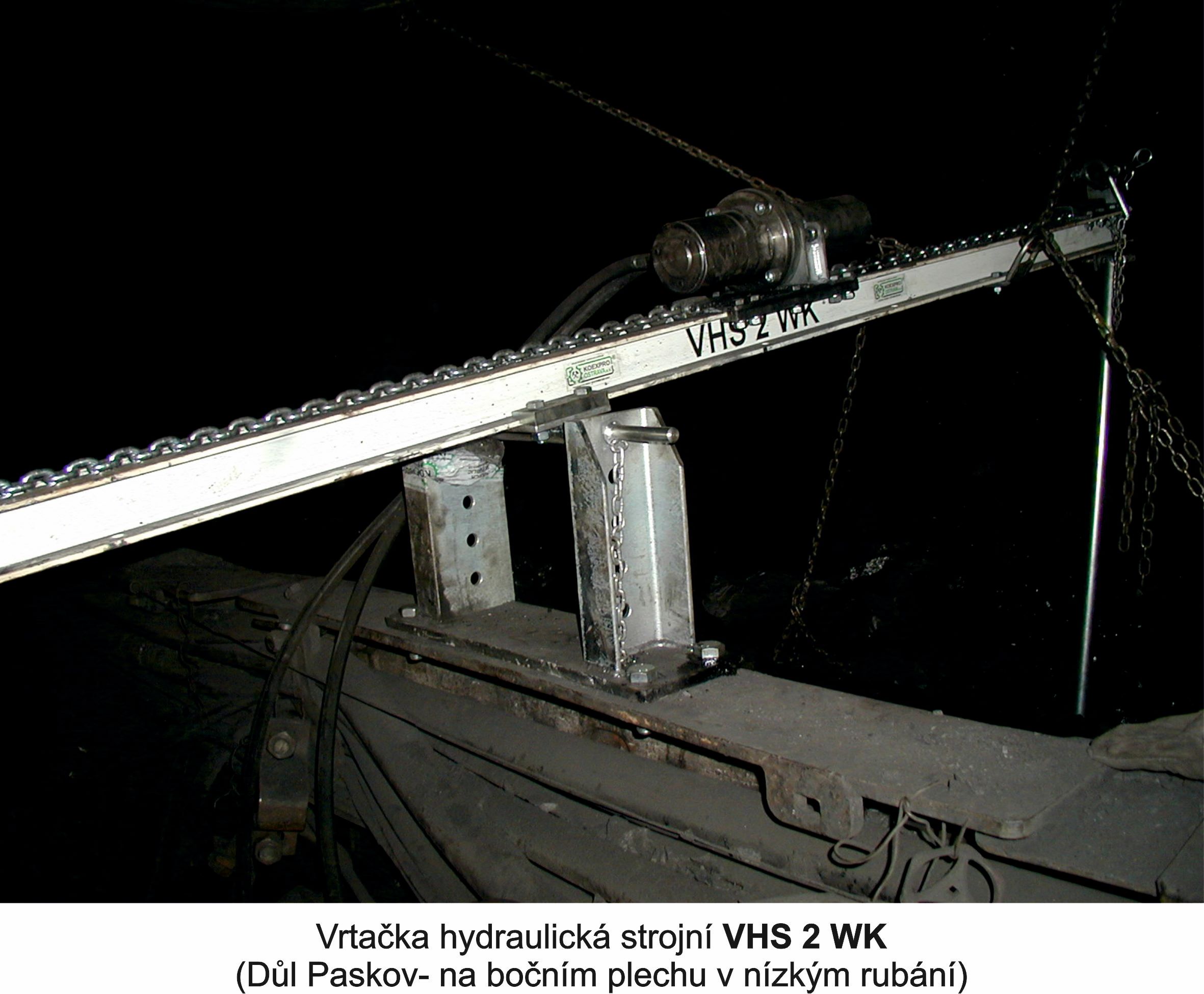

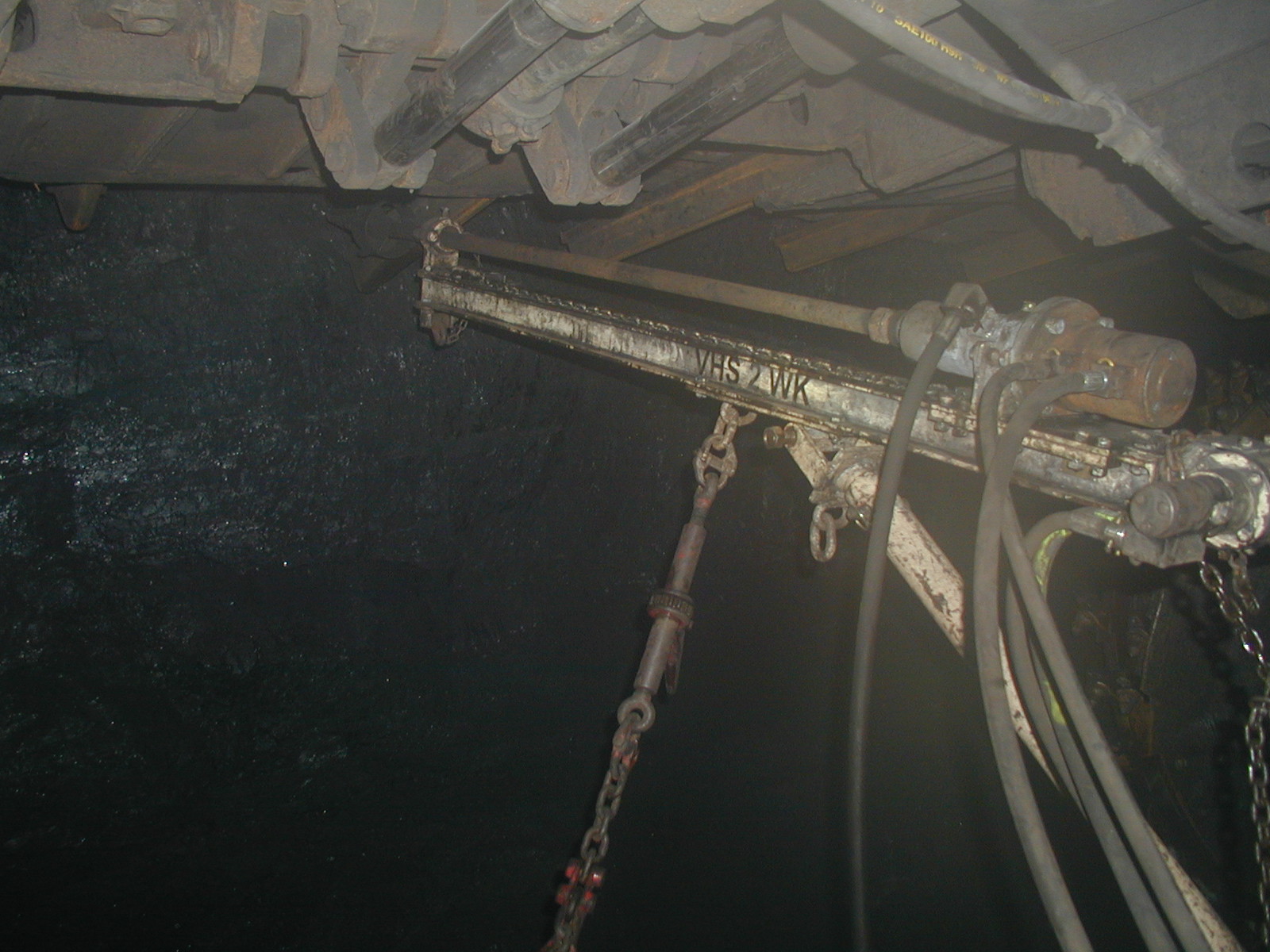

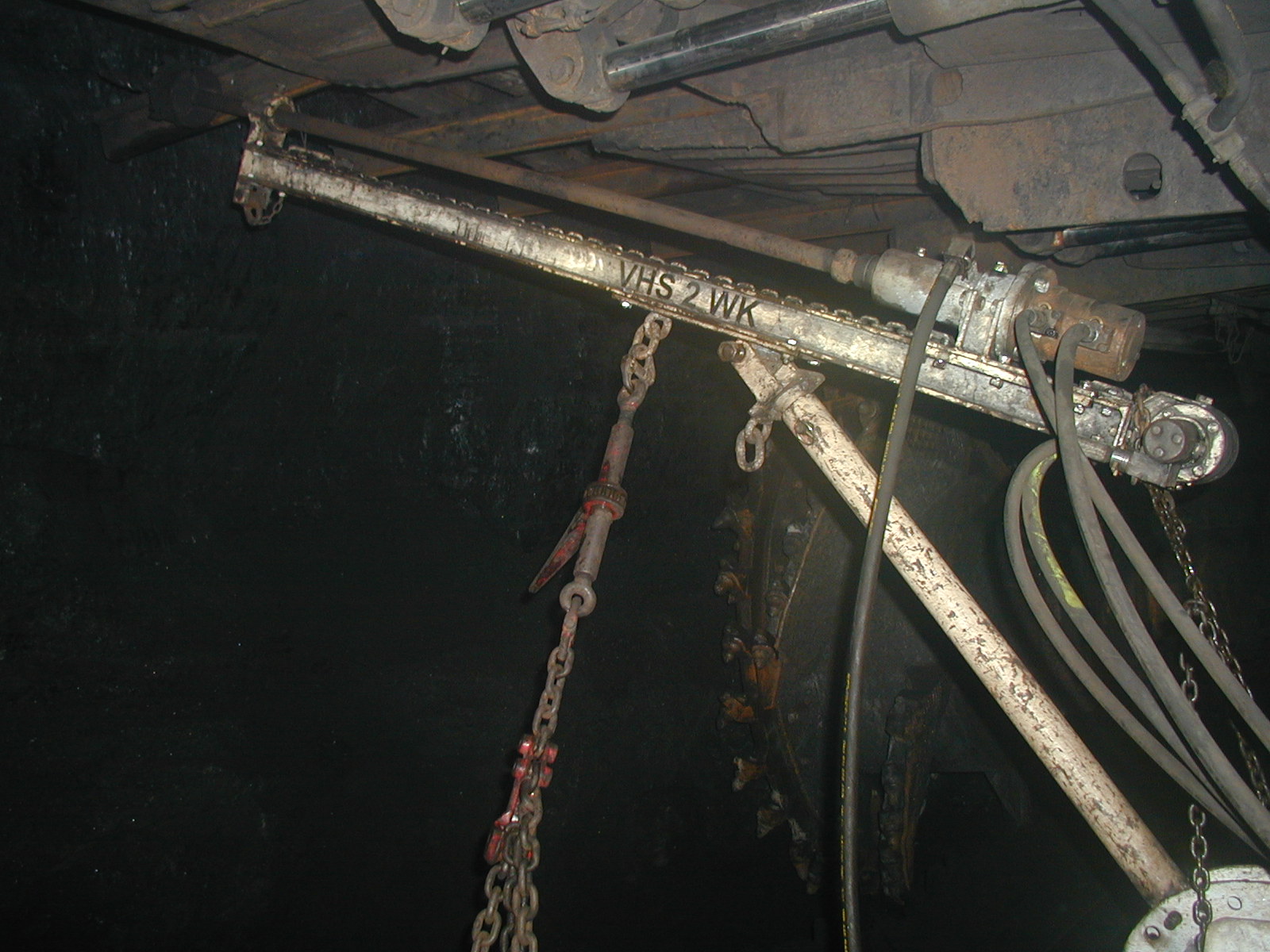

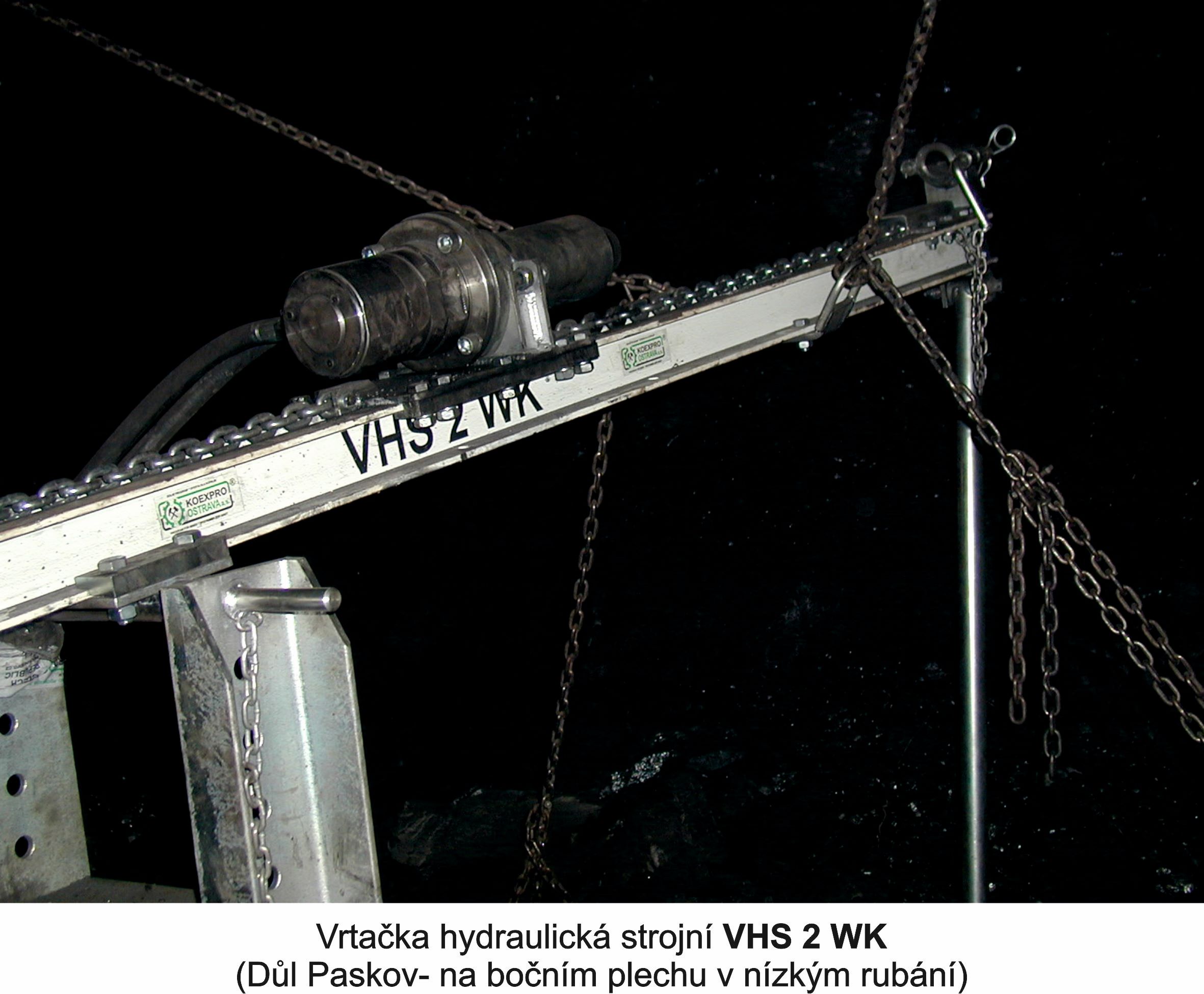

Vrtačka hydraulická strojní VHS 2 WK je určená pro vrtání děr do uhlí do průměru 200 mm, potřebných např. pro následnou instalaci výztuže nezbytné pro stabilizaci (podchycení) stropu dle požadavků provozu nebo pro svorníkování. Vrtačka se pomocí speciální konzoly (není předmětem dodávky – individuální výroba) připevňuje k pevné konstrukci např. k stěnovému dopravníku nebo k ramenu důlního dobývacího kombajnu.

Vrtačka hydraulická strojní VHS 2 WK dále jen vrtačka je určená pro vrtání děr do uhlí do průměru 200 mm, potřebných např. pro následnou instalaci výztuže nezbytné pro stabilizaci (podchycení) stropu dle požadavků provozu nebo pro svorníkování. Vrtačka se pomocí speciální konzoly (není předmětem dodávky – individuální výroba) připevňuje k pevné konstrukci např. k stěnovému dopravníku nebo k ramenu důlního dobývacího kombajnu.

Vrtačka sestává ze svařovaného rámu, po kterém se posouvá vřeteno s aretovanou vrtnou tyčí a pohonnou jednotkou. Vřeteno je vybaveno vodním výplachem vrtacího nástroje. Vřeteno je vybaveno objímkou pro zajištění vrtací tyče s kosočtvercovou stopkou. Posuv vřetene je zajištěn pomocí nekonečného řetězu, vedeného přes dvě vratné kladky, z nichž jedna je opatřena poháněcím hydromotorem. V přední části rámu je vodítko vrtáku.

Pohon otáček vřetene i posuv vřetene je zajištěn dvěma hydraulickými motory zkonstruovanými pro pracovní médium – vodní emulzi HFA (min 1,5 %).

Ovládání se provádí pomocí ovládací hydraulické kostky sestávající ze dvou samostatných rozváděčů. Ovládací kostka je s vrtačkou spojena čtyřmi 5 m dlouhými vysokotlakými hadicemi DN 10.

Ovládací kostka se připojuje na důlní rozvod vodní emulze HFA (min 1,5 %).

Zařízení lze používat v prostředí s nebezpečím výbuchu.

Neplatný vstup
Zadejte celé jméno
Zadejte validní emailovou adresu
Zadejte vaše telefonní číslo
Neplatný vstup
Technické parametry
Typ
Hodnota
Kroutící moment
200 - 240 Nm
Otáčky
do 550 min-1
Max. zdvih
1 720 mm
Posuvová rychlost bez zatížení
do 0,85 m.s-1
Přítlačná síla
5 kN
Pracovní tlak
28 MPa
Max. tlak
32 MPa
Průtočné množství při 300 ot.min-1
55 dm3.min-1
Pracovní médium
emulze HFA min. 1,5 % koncentrace
Rozměry š x v x l
261x271x2 379 mm
Hmotnost (bez speciální konzoly)
80,0 kg
ATEX
Ano
Pohon
Hydraulický
