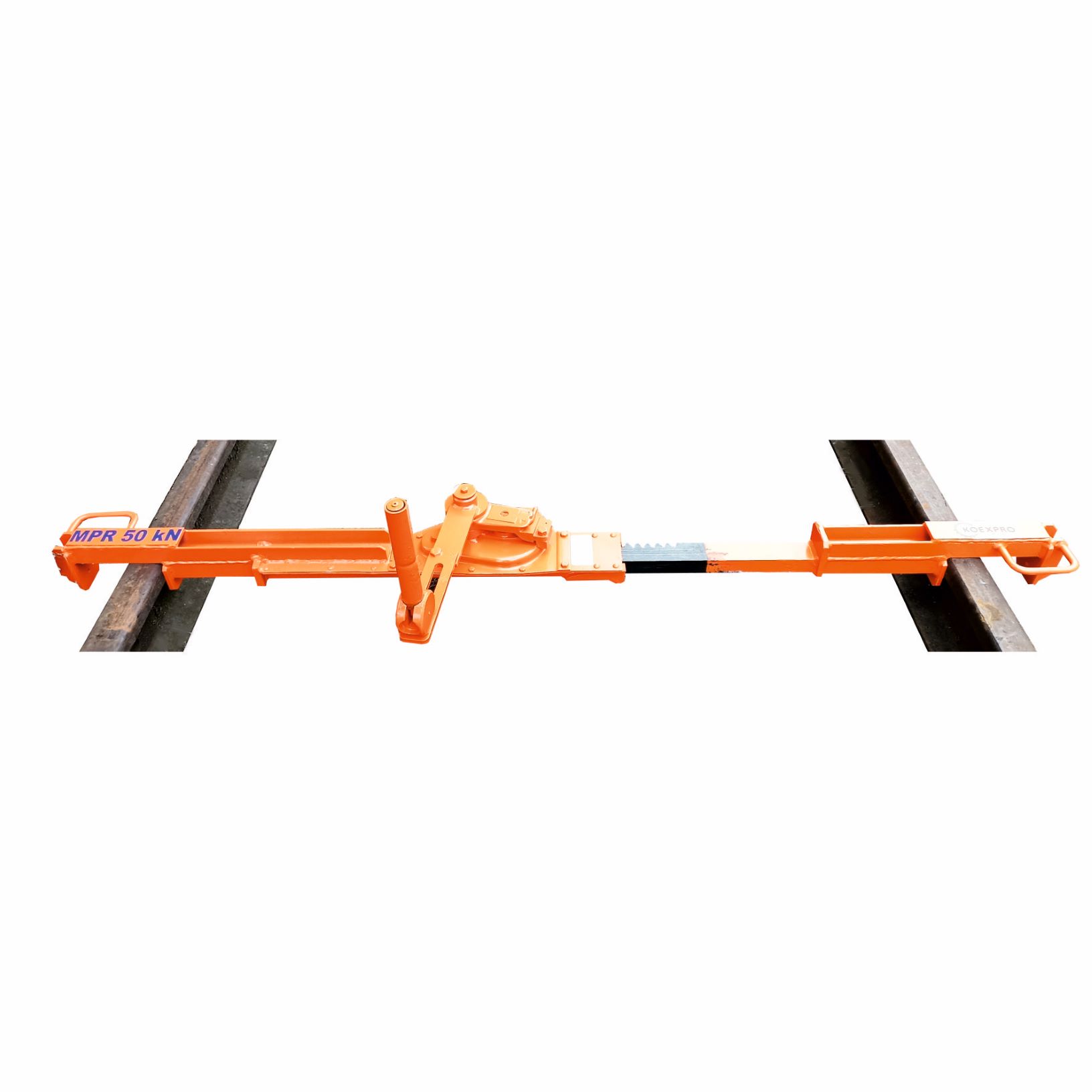

Přípravek manipulační pro rektifikaci rozchodu kolejových tratí
MPR 50 kN
Přípravek manipulační pro rektifikaci rozchodu kolejových tratí MPR 50 kN slouží k seřizování rozchodu širokopatních a žlábkových kolejnic před upevněním k podkladu (pražcům atp.).
Přípravek manipulační pro rektifikaci rozchodu kolejových tratí MPR 50 kN (dále jen přípravek) slouží k seřizování rozchodu širokopatních a žlábkových kolejnic před upevněním k podkladu (pražcům atp.).
Základní částí přípravku je speciální hřebenový zvedák o nosnosti 5t. Pevná i pohyblivá část je prodloužena a osazena dvěma hlavicemi, jež jsou nasazeny na hlavy kolejnic při jejich rektifikaci. Obvyklý jednostranný zadržovací mechanismus je u přípravku nahrazen mechanismem oboustranným. Pevná ovládací klika je nasazena na čtyřhran klikového pastorku. Pro změnu smyslu otáčení slouží páčka se zajišťovacím kolíkem. Dvě pružiny, z nichž vždy jedna je napnutá a druhá volná, přidržují západku v zubech rohatky a zajišťují tak polohu ovládací kliky.
Jedna hlavice je ze všech stran opatřena obložením (viz obrázek ve výřezu), které při vzájemném propojení kolejnicových pásů izoluje toto zařízení proti procházejícímu elektrickému proudu.
Technické parametry
Max. síla při rektifikaci
50 kN
Max. síla na ruční klice
550 N
Rozevření hlavic
165 mm
Max. zdvih pohyblivé hlavice
360 mm
Hmotnost
34 kg
Rozteč hlavic pro zvětšování rozchodu:
min. 1 125 – max. 1 485 mm
Rozteč hlavic pro zmenšování rozchodu:
max. 1 815 – min. 1 455 mm
Rozměry – šířka x délka min./max. x výška:
182 x 1 561/1 891 x 313 mm
ATEX
Ano
Další podobné produkty
Pro podrobnější informace nás neváhejte kontaktovat.

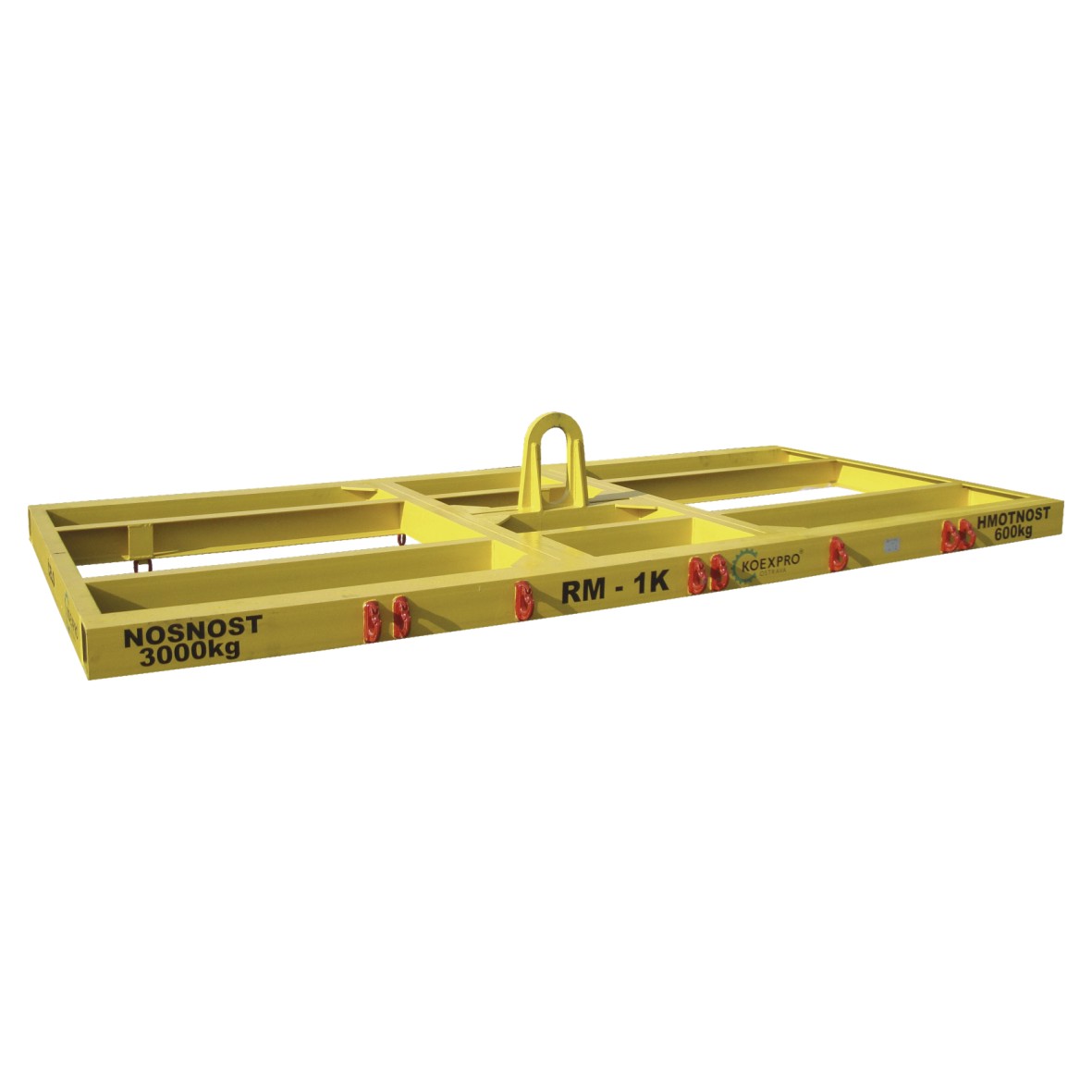

Rám manipulační RM – 1K

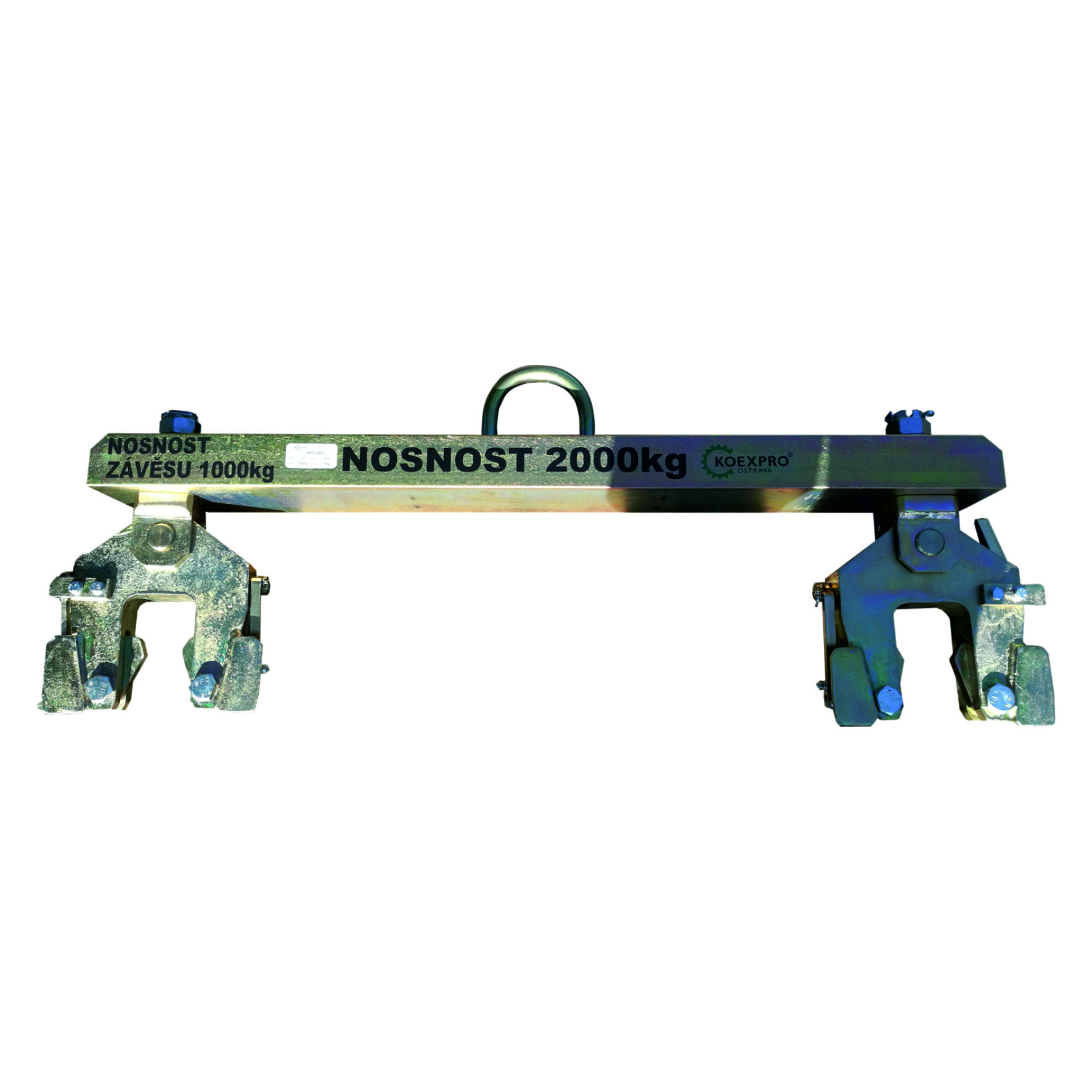

Nosič kolejnic otočný NKO 2000

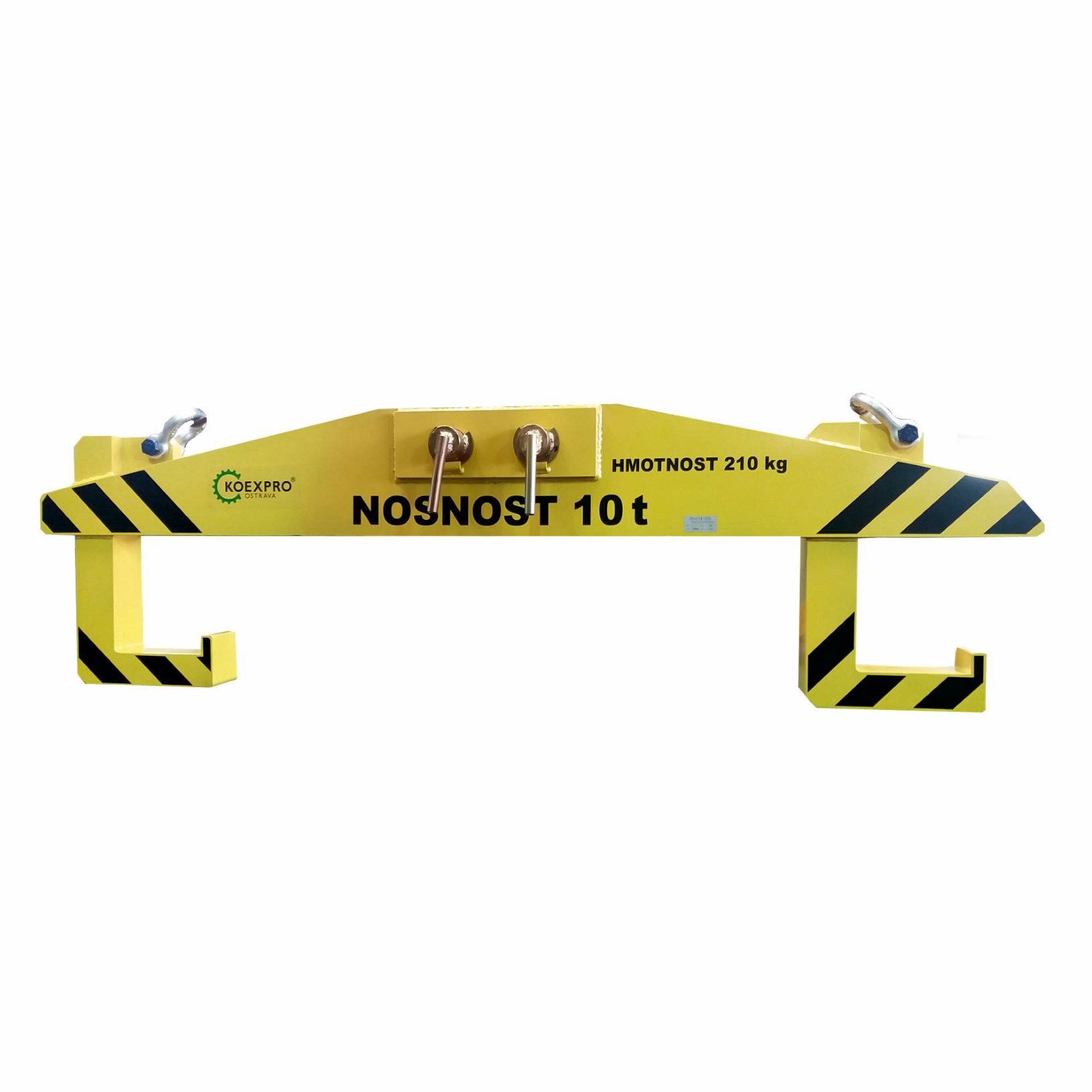

Manipulátor kolejovými poli MKP 1

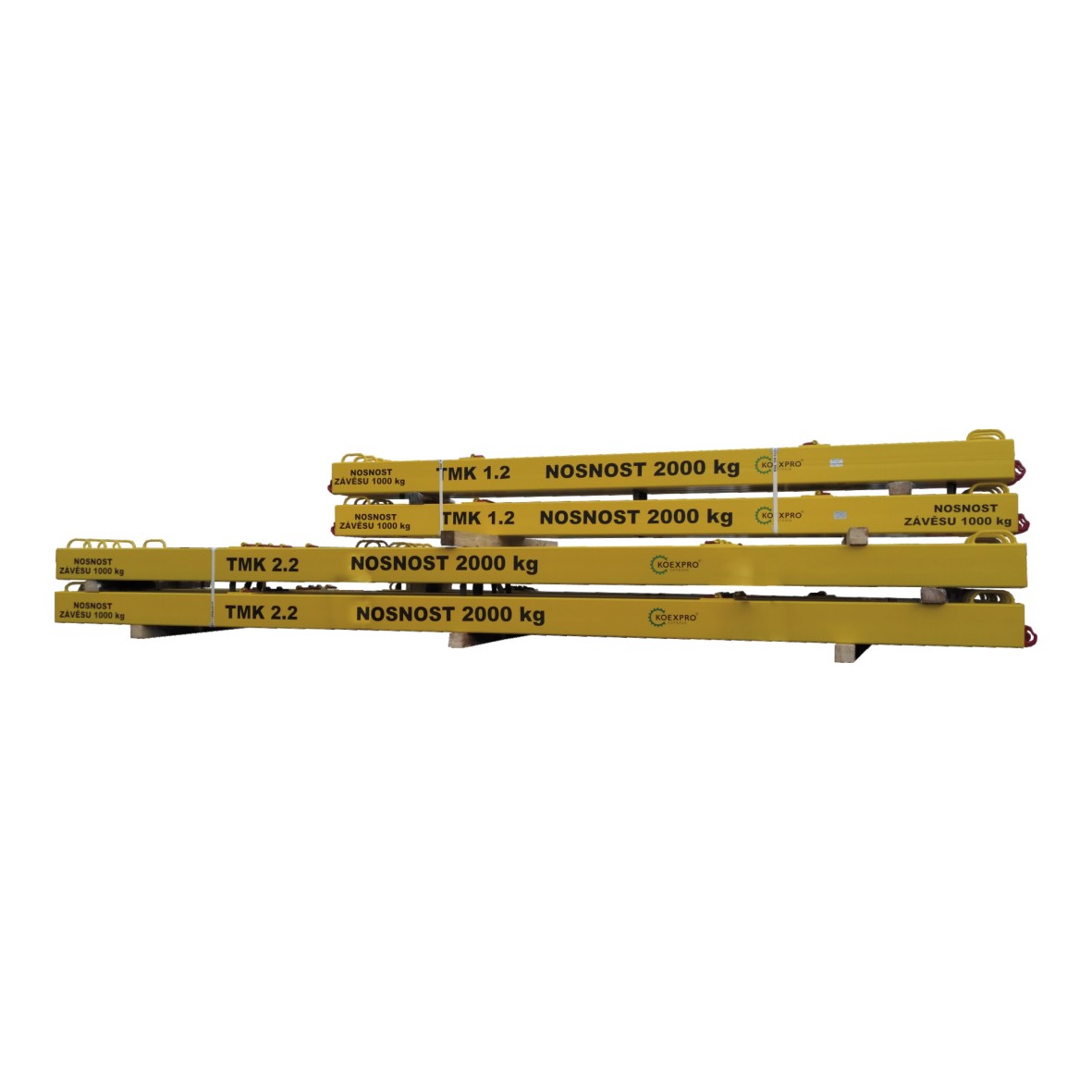

Traverza pro manipulaci s kolejnicemi TMK 2.2
Traverza pro manipulaci s kolejnicemi TMK 1.2

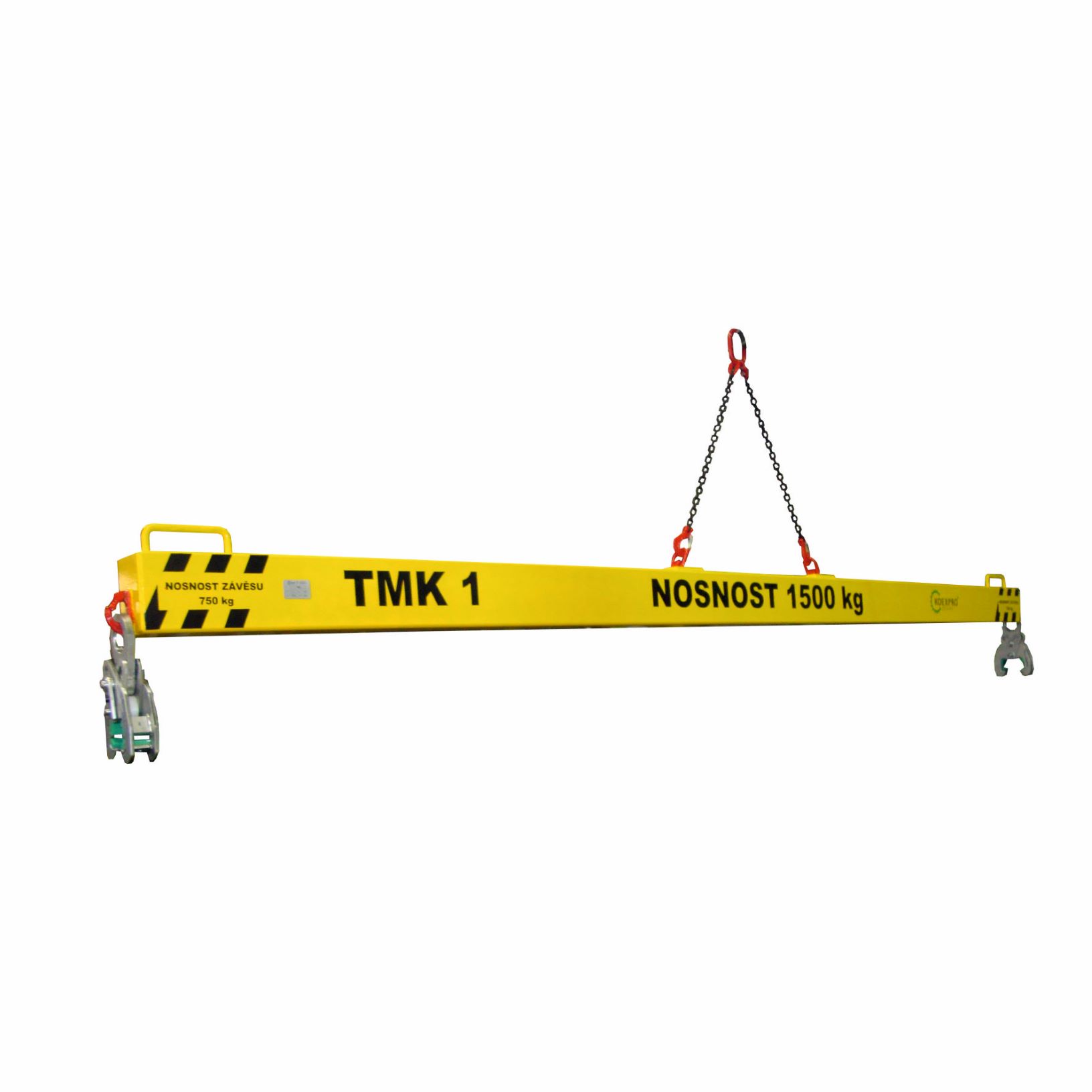

Traverza pro manipulaci s kolejnicemi TMK 1

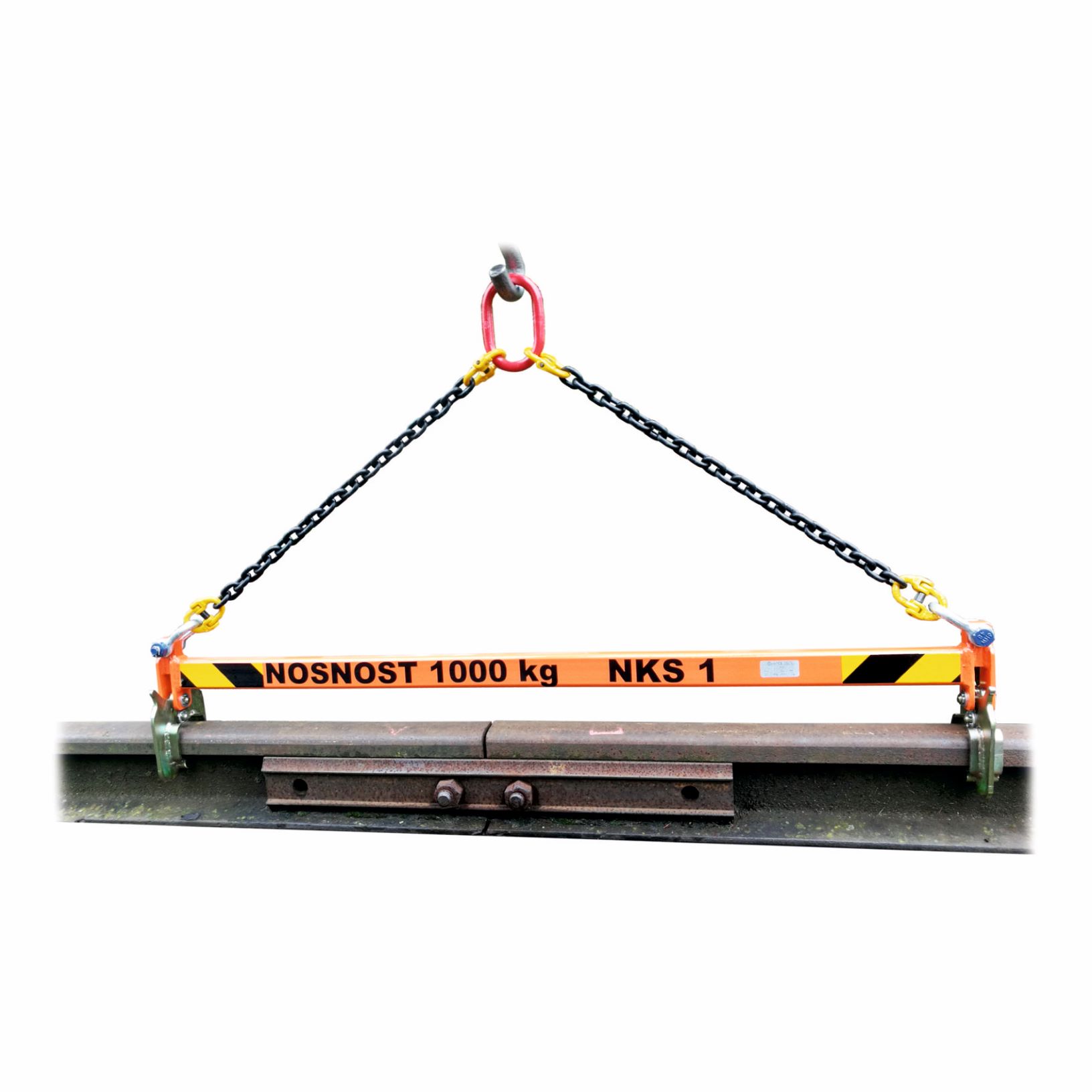

Nosič kolejnicového spoje NKS 1
